সার্কুলার স্টকইয়ার্ডের জন্য ভারী শুল্ক স্ট্যাকিং এবং পুনরুদ্ধার করার সিস্টেম

পণ্যের বর্ণনা

বৃত্তাকার স্টকইয়ার্ডের জন্য ভারী-শুল্ক স্ট্যাকিং এবং পুনরুদ্ধার করার সিস্টেম

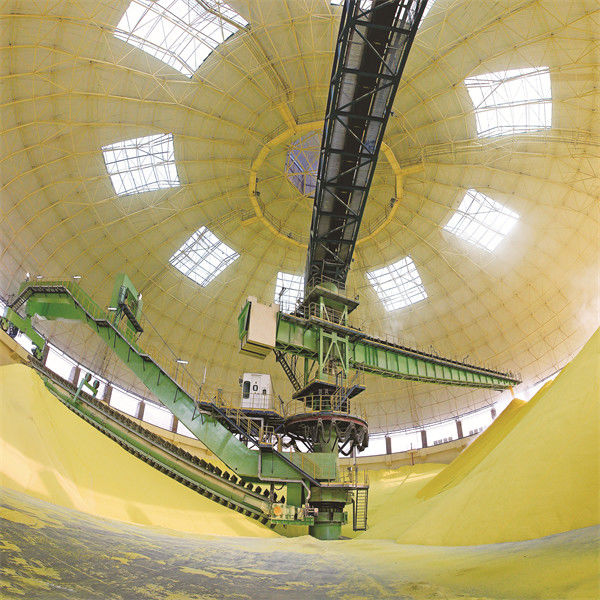

বৃত্তাকার গ্যান্ট্রি স্ক্র্যাপার স্ট্যাকার এবং পুনরুদ্ধারকারী প্রধানত বিল্ডিং উপকরণ, কয়লা, ধাতুবিদ্যা, বৈদ্যুতিক শক্তি, বন্দর এবং অন্যান্য শিল্পে ব্যবহৃত হয় এবং বেশিরভাগই চুনাপাথর বা কয়লা এবং অন্যান্য বাল্ক উপকরণগুলি স্ট্যাক করতে ব্যবহৃত হয়।স্ট্যাকারের ক্যান্টিলিভারটি একটি বেল্ট পরিবাহক দিয়ে সজ্জিত, যা ট্রেসলে বেল্ট পরিবাহক থেকে বৃত্তাকার স্টকইয়ার্ডের ইস্পাত কাঠামোর গ্রিড ছাদের মধ্য দিয়ে যায় এবং ইনপুট উপকরণগুলি ক্যান্টিলিভারের বেল্ট পরিবাহকের মাধ্যমে রিং শঙ্কুযুক্ত স্ট্যাকিং সম্পূর্ণ করে। স্ট্যাকারপুনরুদ্ধারকারী তিনটি লিঙ্কিং প্রক্রিয়ার মাধ্যমে পুনরুদ্ধারের কাজটি সম্পূর্ণ করে: ট্র্যাভেলিং সিস্টেম, লাফিং সিস্টেম এবং স্ক্র্যাপার সিস্টেম।স্ক্র্যাপার পুনরুদ্ধারকারী উপাদানগুলিকে স্তূপের ঢাল বরাবর কেন্দ্রীয় কলামের নীচে শঙ্কুযুক্ত হপারে স্ক্র্যাপ করে এবং কম্পনকারী ফিডার এবং ভূগর্ভস্থ বেল্ট পরিবাহকের মাধ্যমে উপাদানগুলিকে আউটপুট করে।

বৈশিষ্ট্য

বৃত্তাকার স্ট্যাকার এবং রিক্লেইমারের প্রধান উপাদান

1. স্ট্যাকিং ইস্পাত কাঠামো, ক্যান্টিলিভার বেল্ট পরিবাহক

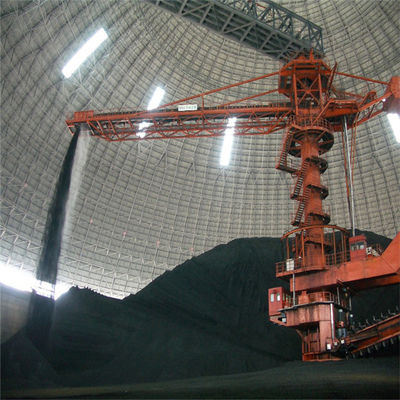

ক্যান্টিলিভার স্ট্যাকার কেন্দ্রীয় কলামটিকে কেন্দ্র হিসাবে নেয়, এক প্রান্তটি ক্যান্টিলিভার স্টিলের কাঠামো সহ বেল্ট পরিবাহক এবং অন্য প্রান্তটি কাউন্টারওয়েট বাক্স।মাঝের স্ট্যাকিং স্লিউইং অংশটি কেন্দ্রীয় কলামের সাথে স্লিউইং বিয়ারিং দ্বারা সংযুক্ত থাকে এবং স্টেকারটি সেন্ট্রাল কলামের গিয়ারের সাথে স্লিউইং ড্রাইভারের পিনিয়ন মেশ করে ঘোরাতে পারে।বৃত্তাকার স্টকইয়ার্ডে প্রবেশ করা উপকরণগুলি ক্যান্টিলিভার বেল্ট কনভেয়ারের মাথায় আনলোড করা হয় এবং সরাসরি স্টকইয়ার্ডে স্ট্যাক করা হয়।ঢালের স্ট্যাকিংয়ের জন্য স্ট্যাকারটি একটি নির্দিষ্ট কোণে ঘোরে যতক্ষণ না এটি একটি বৃত্তাকার স্তূপে স্ট্যাক করা হয়।

ক্যান্টিলিভার স্ট্যাকারের দুটি প্রধান কাঠামোগত প্রকার রয়েছে, ক্যান্টিলিভার ফিক্সড টাইপ এবং ক্যান্টিলিভার লাফিং টাইপ।

দুই ধরনের স্ট্যাকারের তুলনা:

2. কিং কলাম এবং বৃত্তাকার স্ট্যাকার এবং রিক্লেমারের স্লিউইং মেকানিজম

স্ট্যাকার রিক্লেইমারের রাজা কলামটি বৃত্তাকার স্টকইয়ার্ডের কেন্দ্রে অবস্থিত।এটি স্ট্যাকার রিক্লেইমারের একটি গুরুত্বপূর্ণ উপাদান।এটি শুধুমাত্র প্রধান উপাদান এবং ইনপুট ট্রাস্টেলের লোড বহন করে না বরং এটি উপাদানগুলির ইনস্টলেশন কেন্দ্রও।অতএব, এর উত্পাদন এবং ইনস্টলেশন প্রক্রিয়ার প্রয়োজনীয়তা খুব বেশি।এটি একটি নলাকার আকারে ঘূর্ণিত এবং ঢালাই এবং একত্রিত করা স্টিলের প্লেট দিয়ে তৈরি।ইউটিলিটি মডেলটিতে একটি স্ট্যাকিং স্টিলের কাঠামো, স্ট্যাকিং রোটারি অংশের জন্য একটি রোলিং বিয়ারিং এবং বিভিন্ন সরঞ্জামের উপাদানগুলিকে সংযুক্ত করার জন্য একটি কেবল টেনে দেওয়া হয়


3. গ্যান্ট্রি স্ট্যাকার

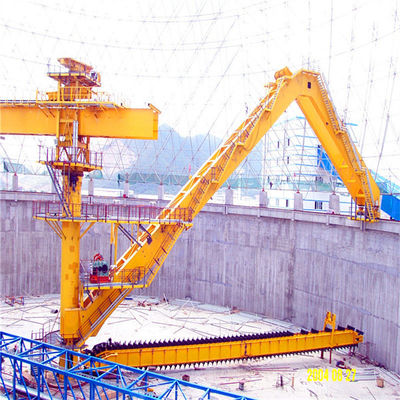

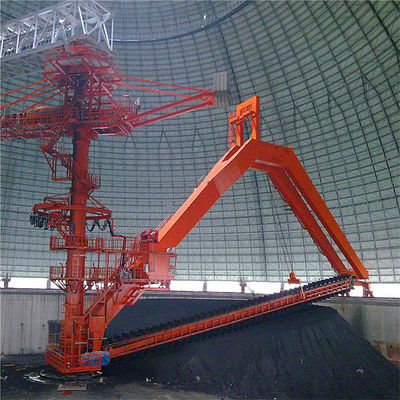

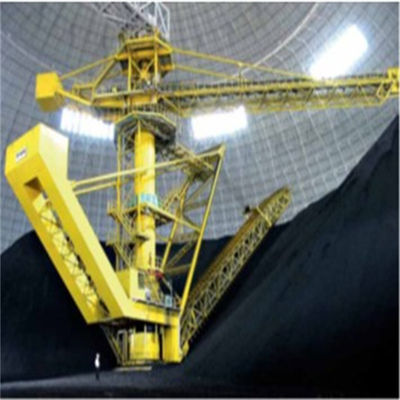

গ্যান্ট্রি স্ক্র্যাপার রিক্লেইমার প্রধানত গ্যান্ট্রি, ট্রাভেলিং মেকানিজম, রিক্লেইমিং লাফিং মেকানিজম এবং স্ক্র্যাপার রিক্লেইমার নিয়ে গঠিত।গ্যান্ট্রি হল স্ক্র্যাপার রিক্লেমারের ঘূর্ণন, লাফিং এবং লোড সমর্থনের প্রধান উপাদান।স্ক্র্যাপার রিক্লেইমার গ্যান্ট্রির নীচে সেট করা হয়েছে।লাফিং মেকানিজম যান্ত্রিক উইঞ্চ-টাইপ গ্রহণ করে, এবং গ্যান্ট্রির এক প্রান্ত একটি রোলার বিয়ারিং দ্বারা কেন্দ্রীয় কলামের সাথে সংযুক্ত থাকে, অন্য প্রান্তটি স্টকইয়ার্ড ধরে রাখা প্রাচীরের উপরের অংশে বৃত্তাকার ট্র্যাকে সমর্থিত হয় এবং এর ঘূর্ণন reclaimer বৃত্তাকার ট্র্যাক ভ্রমণ চাকা দ্বারা চালিত হয়.গ্যান্ট্রি পুনরুদ্ধারকারীর একটি শক্তিশালী কাঠামো রয়েছে এবং গ্যান্ট্রির বেশিরভাগ ওজন ধরে রাখা প্রাচীর দ্বারা বহন করা হয়, যা কেন্দ্রীয় কলামের চাপের অবস্থাকে উল্লেখযোগ্যভাবে উন্নত করে এবং অপারেশনটিকে আরও নির্ভরযোগ্য করে তোলে।


4. পুনরুদ্ধারকারী লুফিং প্রক্রিয়া:
লাফিং মেকানিজম একটি ড্রাইভিং ডিভাইস, ড্রাম সমাবেশ, ডবল স্টিলের তারের দড়ি এবং পিচিং বৈদ্যুতিক সনাক্তকরণ এবং নিয়ন্ত্রণ ব্যবস্থার সমন্বয়ে গঠিত।স্ক্র্যাপার রিক্লেইমারের লুফিং অপারেশনটি পিচিং মেকানিজমের মাধ্যমে সম্পন্ন হয়, যাতে স্তরযুক্ত পুনরুদ্ধারের উদ্দেশ্য অর্জন করা যায়।
লাফিং মেকানিজম ডবল স্টিলের তারের দড়ি একক উইন্ডিং ব্যবহার করে এবং বাম এবং ডান ইস্পাত তারের দড়ির চাপ যাতে ভারসাম্যপূর্ণ এবং কাজ নিরাপদ হয় তা নিশ্চিত করার জন্য দুটি স্টিলের তারের দড়ির সংযোগস্থলে ভারসাম্য ব্যবস্থা গ্রহণ করা হয়।
লাফিং মেকানিজমের ড্রাইভিং ডিভাইসটি যান্ত্রিকভাবে ফ্রিকোয়েন্সি রূপান্তর এবং গতি নিয়ন্ত্রণ দ্বারা চালিত হয় যাতে প্রশস্ততার বৈচিত্র্য সঠিকভাবে নিয়ন্ত্রণ করা যায়, পুনরুদ্ধারের পরিমাণের পরিবর্তন নিয়ন্ত্রণ করতে।পিচিং প্রক্রিয়ার নিরাপত্তা এবং সঠিক এবং নির্ভরযোগ্য অবস্থান নিশ্চিত করতে, ড্রাইভিং ডিভাইসটি একটি ডবল ব্রেকিং সিস্টেম গ্রহণ করে

5. স্ক্র্যাপার রিক্লেমার

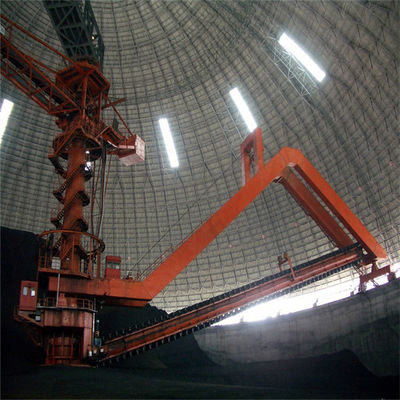

(1) স্ক্র্যাপার পুনরুদ্ধারকারী রোলার চেইন চালানোর জন্য একটি স্প্রোকেট গ্রহণ করে এবং তারপরে রোলার চেইন স্ক্র্যাপারটিকে পুনরায় দাবি করার জন্য চালিত করে।এই পদ্ধতিতে বড় ট্র্যাকশন, ছোট রৈখিক প্রতিরোধ ক্ষমতা এবং স্থায়িত্ব রয়েছে।এটি একটি পুনরুদ্ধার পদ্ধতি যা পুনরুদ্ধার এবং পরিবহনকে একীভূত করে।
(2) স্ক্র্যাপারটি ডাবল চেইন মেকানিজমের উপর স্থির করা হয়েছে এবং বৃত্তাকার আন্দোলনের জন্য পিছনের দিকে মোটর দ্বারা স্প্রোকেট চালিত হয়।স্ক্র্যাপার স্ট্যাকারের নীচের অংশে থাকা সামগ্রীগুলিকে রাজা কলামের নীচের অংশে শঙ্কুযুক্ত হপারে স্ক্র্যাপ করে।


6. হাইড্রোলিক সিস্টেম

স্ট্যাকার রিক্লেইমারের হাইড্রোলিক সিস্টেমে প্রধানত স্ট্যাকার লুফিং হাইড্রোলিক সিস্টেম, স্ক্র্যাপার চেইন টেনশনিং হাইড্রোলিক সিস্টেম এবং বেল্ট কনভেয়র ম্যানুয়াল টেনশনিং হাইড্রোলিক সিস্টেম অন্তর্ভুক্ত
লাফিং কন্ট্রোল হাইড্রোলিক সিস্টেমটি একটি প্রধান পাম্প মোটর ইউনিট, কন্ট্রোল ভালভ ইউনিট, তেল সিলিন্ডার, তেল ট্যাঙ্ক সমাবেশ, জলবাহী আনুষাঙ্গিক এবং জলবাহী পাইপলাইনগুলির সমন্বয়ে গঠিত।লাফিং সিলিন্ডারের পাইপলাইনটি একটি পাইপলাইন ফাটানোর সুরক্ষা ভালভ এবং একটি সুরক্ষা ভালভ গ্রুপ দিয়ে সজ্জিত।
টেনশনিং সিলিন্ডার কন্ট্রোল হাইড্রোলিক সিস্টেমটি একটি পাম্প মোটর গ্রুপ, কন্ট্রোল ভালভ গ্রুপ, অ্যাকিউমুলেটর, তেল সিলিন্ডার, তেল ট্যাঙ্ক সমাবেশ, জলবাহী আনুষাঙ্গিক এবং জলবাহী পাইপলাইনগুলির সমন্বয়ে গঠিত।টেনশনিং সিলিন্ডারের টান সংশ্লিষ্ট চাপ-হ্রাসকারী ভালভ দ্বারা সামঞ্জস্য করা যেতে পারে।

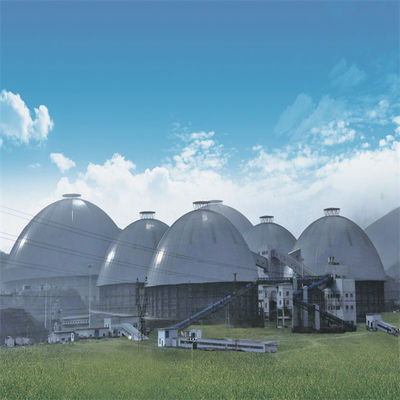

অ্যাপ্লিকেশন

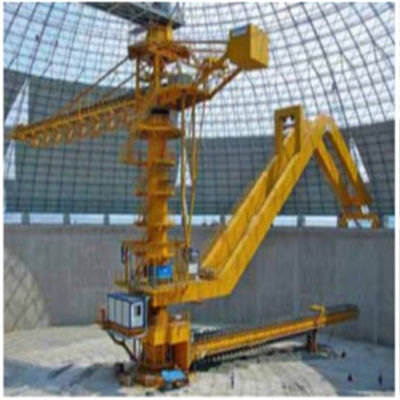

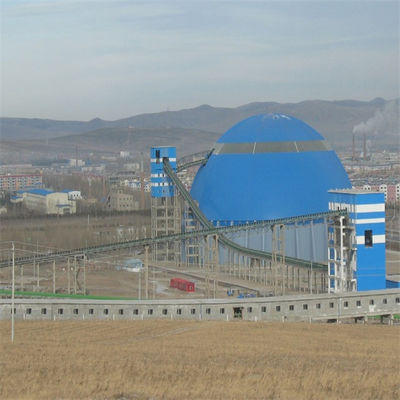

মামলা 1

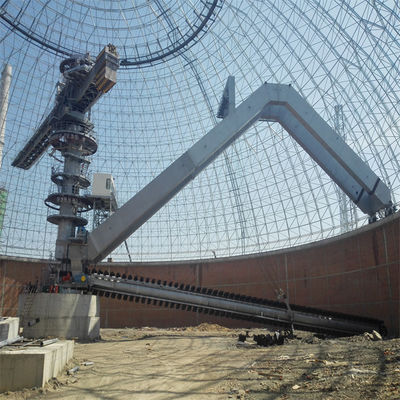

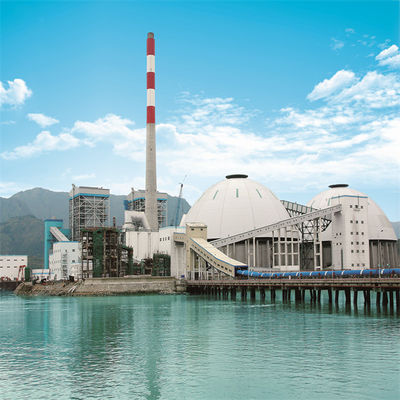

কেস 2
