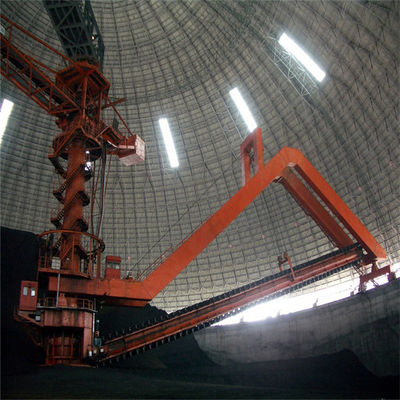

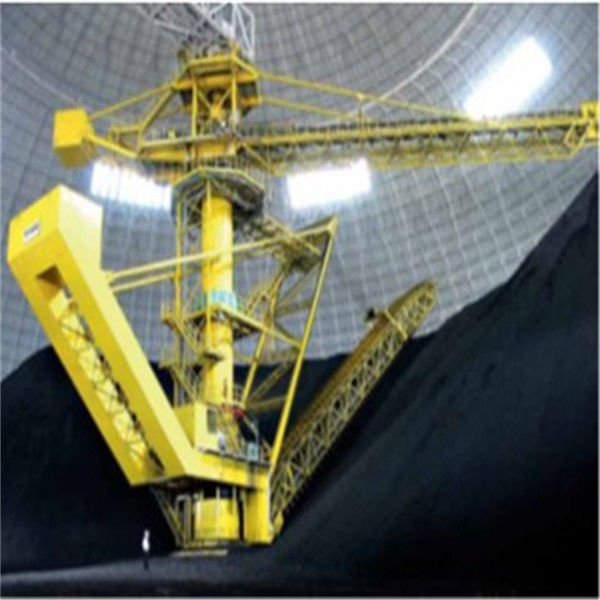

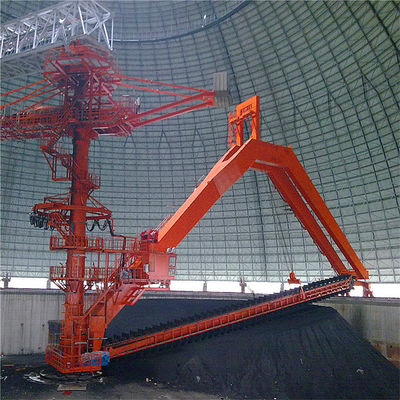

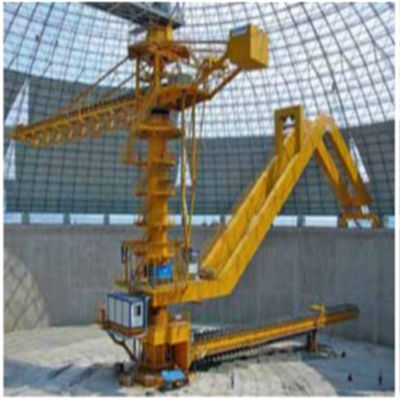

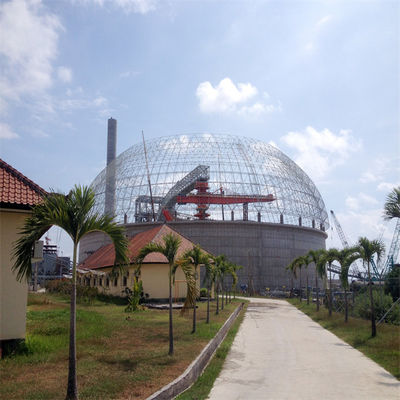

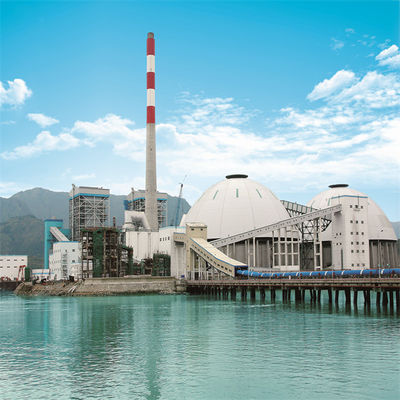

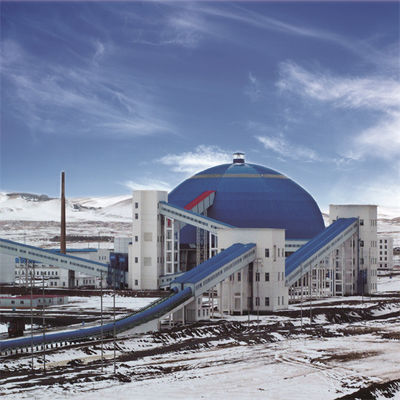

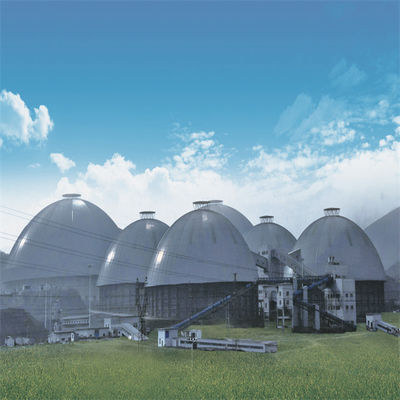

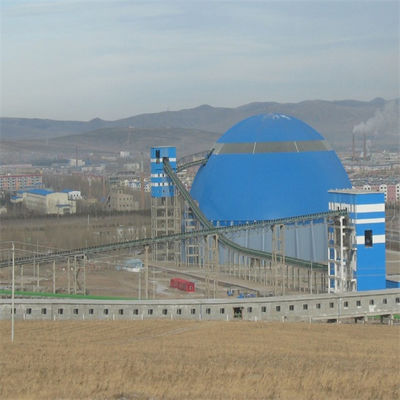

স্ট্যাকিং এবং রিক্লেইমিং ইকুইপমেন্ট সার্কুলার স্টকইয়ার্ড স্ট্যাকার এবং রিক্লেইমার

বৃত্তাকার স্ট্যাকার এবং পুনরুদ্ধারকারীর ভূমিকা

, সারাংশ

বৃত্তাকার গ্যান্ট্রি স্ক্র্যাপার স্ট্যাকার এবং রিক্লেইমার প্রধানত নির্মাণ সামগ্রী, কয়লা, ধাতুবিদ্যা, বৈদ্যুতিক শক্তি, বন্দর এবং অন্যান্য শিল্পে ব্যবহৃত হয় এবং বেশিরভাগই চুনাপাথর বা কয়লা এবং অন্যান্য বাল্ক সামগ্রী স্ট্যাক করতে ব্যবহৃত হয়।স্ট্যাকারের ক্যান্টিলিভার একটি বেল্ট কনভেয়র দিয়ে সজ্জিত, যা ট্রেস্টলে বেল্ট কনভেয়র থেকে বৃত্তাকার স্টকইয়ার্ডের স্টিল স্ট্রাকচার গ্রিড ছাদের মধ্য দিয়ে যায় এবং ইনপুট সামগ্রীগুলি বেল্ট কনভেয়ারের মাধ্যমে রিং শঙ্কু স্ট্যাকিং সম্পন্ন করে স্ট্যাকার;পুনরুদ্ধারকারী তিনটি লিঙ্কিং প্রক্রিয়ার মাধ্যমে পুনরুদ্ধারের কাজ সম্পন্ন করে: ভ্রমণ ব্যবস্থা, লফিং সিস্টেম এবং স্ক্র্যাপার সিস্টেম।স্ক্র্যাপার রিক্লেইমার পাইল এর alongাল বরাবর কেন্দ্রীয় কলামের নীচে শঙ্কুযুক্ত ফড়িংয়ে উপকরণগুলিকে স্ক্র্যাপ করে এবং কম্পনযুক্ত ফিডার এবং ভূগর্ভস্থ বেল্ট পরিবাহকের মাধ্যমে উপকরণগুলি বের করে।

, বৃত্তাকার স্ট্যাকার এবং পুনরুদ্ধারের প্রধান উপাদান

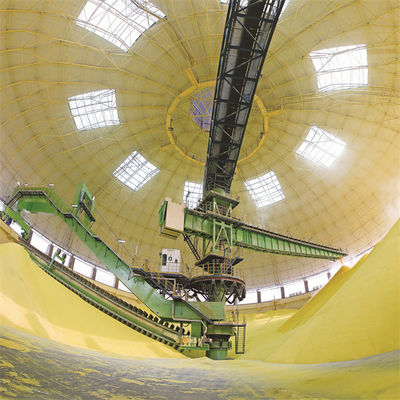

1. স্ট্যাকিং ইস্পাত কাঠামো, ক্যান্টিলিভার বেল্ট পরিবাহক

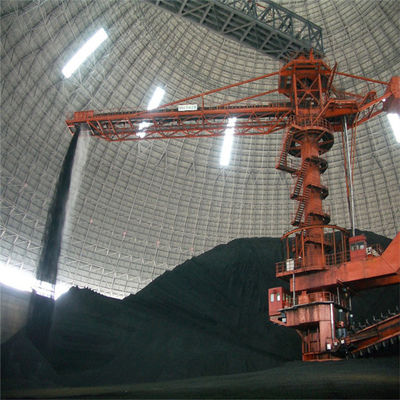

ক্যান্টিলিভার স্ট্যাকার কেন্দ্রীয় কলামকে কেন্দ্র হিসেবে নেয়, এক প্রান্ত হল ক্যান্টিলিভার স্টিলের কাঠামো সহ বেল্ট পরিবাহক এবং অন্য প্রান্ত হল কাউন্টারওয়েট বক্স।মধ্যম স্ট্যাকিং স্লুইং অংশটি স্লুইং বিয়ারিং দ্বারা কেন্দ্রীয় কলামের সাথে সংযুক্ত থাকে এবং স্ট্যাকার কেন্দ্রীয় কলামে গিয়ার সহ স্লুইং ড্রাইভারের পিনিয়ন জাল দিয়ে ঘুরতে পারে।বৃত্তাকার স্টকইয়ার্ডে প্রবেশ করা উপকরণগুলি ক্যান্টিলিভার বেল্ট পরিবাহকের মাথায় আনলোড করা হয় এবং সরাসরি স্টকইয়ার্ডে স্ট্যাক করা হয়।স্ট্যাকার certainাল স্ট্যাকিংয়ের জন্য একটি নির্দিষ্ট কোণে ঘুরছে যতক্ষণ না এটি একটি কৌণিক স্তূপে স্ট্যাক করা হয়।

ক্যান্টিলিভার স্ট্যাকারের দুটি প্রধান কাঠামোগত প্রকার রয়েছে, ক্যান্টিলিভার ফিক্সড টাইপ এবং ক্যান্টিলিভার লফিং টাইপ।

দুই ধরনের স্ট্যাকারের তুলনা:

(1) স্থির স্ট্যাকারের সুবিধাগুলি হল সহজ কাঠামো এবং কম খরচে।অসুবিধা হল যে যখন স্ট্যাকারের নিচের অংশ স্ট্যাক করা হয় না বা ম্যাটেরিয়াল পাইল কম থাকে, তখন পার্থক্যটা বিশাল হয়, এবং স্টকইয়ার্ডে ধুলো বেশি মারাত্মক হয় (এমনকি স্প্রে সিস্টেম দিয়েও)।

(2) ক্যান্টিলিভার বাড়াতে বা হাইড্রোলিক সিলিন্ডার ব্যবহার করে লফিং স্ট্যাকার।এর সুবিধা হল ক্যান্টিলিভার স্ট্যাকিং উচ্চতা অনুযায়ী উপরে এবং নিচে বাড়াতে পারে উপাদান ড্রপ কমাতে এবং ধুলো উড়ানো এড়াতে।পাশাপাশি, এটি কেন্দ্রীয় কলামের উচ্চতা কমাতে এবং খরচ কমাতে পারে।অসুবিধা হল কাঠামোটি আরও জটিল।

2. বৃত্তাকার স্ট্যাকার এবং পুনরুদ্ধারের রাজা কলাম এবং slewing প্রক্রিয়া

(1) স্ট্যাকার রিক্লেইমারের কিং কলাম বৃত্তাকার স্টকইয়ার্ডের কেন্দ্রে অবস্থিত।এটি স্ট্যাকার পুনরুদ্ধারের একটি গুরুত্বপূর্ণ উপাদান।এটি কেবল মূল উপাদান এবং ইনপুট ট্রেস্টলের বোঝা বহন করে না, তবে উপাদানগুলির ইনস্টলেশন কেন্দ্রও।অতএব, এর উত্পাদন এবং ইনস্টলেশন প্রক্রিয়ার প্রয়োজনীয়তা খুব বেশি।এটি একটি নলাকার আকারে ঘূর্ণিত ইস্পাত প্লেট দিয়ে তৈরি এবং dedালাই এবং একত্রিত করা হয়।ইউটিলিটি মডেলটি একটি স্ট্যাকিং স্টিল স্ট্রাকচার, স্ট্যাকিং রোটারি পার্টের জন্য একটি রোলিং বিয়ারিং এবং বিভিন্ন যন্ত্রপাতির উপাদানগুলিকে সংযুক্ত করে একটি ক্যাবল ড্র্যাগ প্রদান করা হয়।
(2) রাজা কলামের উপরের অংশ হল স্ট্যাকিং রোটারি পার্ট, যার উপরের অংশটি বেল্ট কনভেয়র ট্রেস্টেলের সাথে সংযুক্ত থাকে যা রোটারি বিয়ারিংয়ের মাধ্যমে বৃত্তাকার স্টকইয়ার্ডে প্রবেশ করে এবং ট্রেস্টেল লোডের জন্য সাপোর্ট পয়েন্ট হিসেবে কাজ করে এবং নিচের অংশ ঘূর্ণমান ভারবহন মাধ্যমে মধ্য কলাম সঙ্গে সংযুক্ত করা হয়।
(3) স্লুইং বিয়ারিং ডিভাইসটিকে বড় উল্লম্ব শক্তি, অনুভূমিক বল এবং উল্টানোর মুহূর্তটি সহ্য করতে সক্ষম করার জন্য, স্লুইং বিয়ারিং সাপোর্ট টাইপ গৃহীত হয়।ঘূর্ণমান ভারবহন একটি ধুলো আবরণ দ্বারা সুরক্ষিত।এর কাঠামো কঠোর কাজের পরিবেশের সাথে খাপ খাইয়ে নিতে পারে এবং এতে ধুলো প্রতিরোধ, জল নিমজ্জন প্রতিরোধ, রিফুয়েলিং, পরিষ্কার এবং রক্ষণাবেক্ষণের কাজ রয়েছে।

3. গ্যান্ট্রি স্ট্যাকার

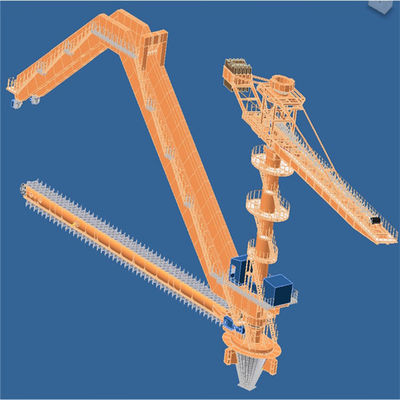

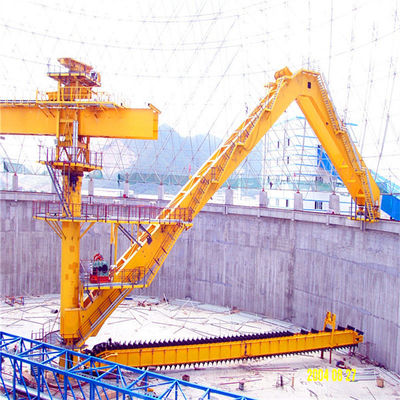

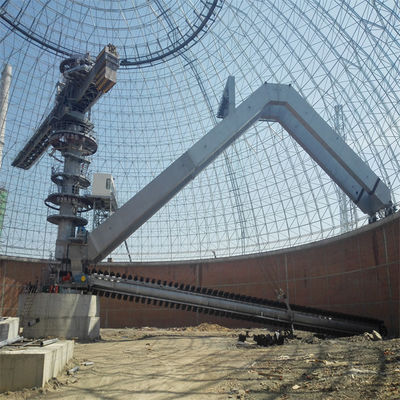

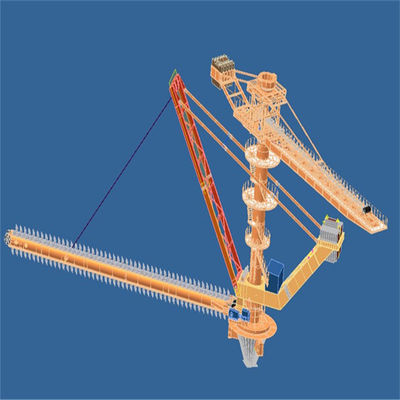

গ্যান্ট্রি স্ক্র্যাপার রিক্লেইমার মূলত গ্যান্ট্রি, ট্রাভেলিং মেকানিজম, রিফ্লেইম লফিং মেকানিজম এবং স্ক্র্যাপার রিক্লেইমার নিয়ে গঠিত।গ্যান্ট্রি স্ক্র্যাপার রিক্লেইমারের ঘূর্ণন, লফিং এবং লোড সাপোর্টের প্রধান উপাদান।স্ক্র্যাপার রিক্লেইমার গ্যান্ট্রির নিচে সেট করা আছে।লফিং মেকানিজম মেকানিক্যাল উইঞ্চ টাইপ গ্রহণ করে, এবং গ্যান্ট্রির এক প্রান্ত রোলার বিয়ারিং দ্বারা কেন্দ্রীয় কলামের সাথে সংযুক্ত থাকে, অন্য প্রান্ত স্টকইয়ার্ড ধরে রাখার প্রাচীরের উপরের অংশে বৃত্তাকার ট্র্যাকের উপর সমর্থিত হয় এবং রিক্লেইমারের ঘূর্ণন হয় বৃত্তাকার ট্র্যাকে ভ্রমণ চাকা দ্বারা চালিত।গ্যান্ট্রি পুনরুদ্ধারকারীর একটি শক্তিশালী কাঠামো রয়েছে এবং গ্যান্ট্রির বেশিরভাগ ওজন ধরে রাখার প্রাচীর দ্বারা বহন করা হয়, যা কেন্দ্রীয় কলামের চাপের অবস্থাকে উল্লেখযোগ্যভাবে উন্নত করে এবং অপারেশনটিকে আরও নির্ভরযোগ্য করে তোলে।
ভ্রমণ প্রক্রিয়া ড্রাইভিং চাকা গ্রুপ, ভ্রমণ বৈদ্যুতিক সনাক্তকরণ এবং নিয়ন্ত্রণ ব্যবস্থা এবং তৈলাক্তকরণ সিস্টেম নিয়ে গঠিত।সবচেয়ে প্রতিকূল পরিস্থিতিতে সুইং গ্যান্ট্রির দ্বিমুখী চলাচলের প্রয়োজনীয়তা বিবেচনা করে, দুটি ভ্রমণ চাকা ড্রাইভিং চাকা হিসাবে ব্যবহৃত হয়।চাকা সেট যান্ত্রিকভাবে পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ দ্বারা চালিত হয়।কাজের ভ্রমণের গতি এবং কর্মহীন ভ্রমণের গতি ধাপহীন গতি নিয়ন্ত্রণ গতি).গ্যান্ট্রির চাপ যুক্তিসঙ্গত এবং গ্যান্ট্রির অধীনে প্রতিটি চাকা গোষ্ঠীর চাকা চাপ একই তা নিশ্চিত করার জন্য, গ্যান্ট্রি দুটি চাকা গোষ্ঠীর সাথে সংযুক্ত থাকে এবং প্রতিটি কব্জা বিন্দু খাদ ধরণের মাধ্যমে গ্রহণ করে।উপরন্তু, গ্যান্ট্রি এবং হাঁটার কাঠামোর মধ্যে সংযোগে যৌথ ভারবহন ব্যবহার করা হয় যাতে গ্যান্ট্রি স্বয়ংক্রিয়ভাবে ট্র্যাক পরিবর্তনের সাথে খাপ খাইয়ে নিতে পারে।ভ্রমণ ব্যবস্থার প্রতিটি সহায়ক ভারবহন এবং কব্জা খাদ এর তৈলাক্তকরণ গ্রীস কেন্দ্রীভূত তৈলাক্তকরণ গ্রহণ করে।

4. রিক্লেইমার লফিং মেকানিজম:
লফিং মেকানিজম ড্রাইভিং ডিভাইস, ড্রাম অ্যাসেম্বলি, ডবল স্টিলের তারের দড়ি এবং পিচিং ইলেকট্রিক্যাল ডিটেকশন এবং কন্ট্রোল সিস্টেম নিয়ে গঠিত।স্ক্র্যাপ রিক্লেইমারের লফিং অপারেশন পিচিং মেকানিজমের মাধ্যমে সম্পন্ন হয়, যাতে লেয়ার্ড রিক্লেইমিংয়ের উদ্দেশ্য অর্জন করা যায়।
ডাবল স্টিল তারের দড়ি একক ঘূর্ণন ব্যবহার করে লফিং প্রক্রিয়া এবং বাম এবং ডান ইস্পাত তারের দড়ির চাপ ভারসাম্যপূর্ণ এবং কাজটি নিরাপদ তা নিশ্চিত করার জন্য দুটি ইস্পাত তারের দড়ির সংযোগস্থলে ভারসাম্য প্রক্রিয়া গ্রহণ করা হয়।
লফিং মেকানিজমের ড্রাইভিং ডিভাইস যান্ত্রিকভাবে ফ্রিকোয়েন্সি রূপান্তর এবং স্পিড রেগুলেশন দ্বারা চালিত হয় যাতে সঠিকভাবে প্রশস্ততার তারতম্য নিয়ন্ত্রণ করা যায়, যাতে পুনরুদ্ধারের পরিমাণের পরিবর্তন নিয়ন্ত্রণ করা যায়।পিচিং মেকানিজমের নিরাপত্তা এবং সঠিক এবং নির্ভরযোগ্য অবস্থান নিশ্চিত করার জন্য, ড্রাইভিং ডিভাইসটি ডবল ব্রেকিং সিস্টেম গ্রহণ করে

5. স্ক্র্যাপার রিক্লেইমার

(1) স্ক্র্যাপার রিক্লেইমার রোলার চেইন চালানোর জন্য একটি স্প্রকেট গ্রহণ করে, এবং তারপর রোলার চেইন স্ক্র্যাপারকে পুনরায় দাবি করতে চালায়।এই পদ্ধতিতে বড় ট্র্যাকশন, ছোট রৈখিক প্রতিরোধ এবং স্থায়িত্ব রয়েছে।এটি একটি পুনরুদ্ধার পদ্ধতি যা পুনরুদ্ধার এবং পরিবহনকে সংহত করে।
(2) স্ক্র্যাপারটি ডাবল চেইন মেকানিজমের উপর স্থির করা হয়েছে, এবং স্প্রকেটটি মোটর দ্বারা পিছনে বৃত্তাকার চলাচলের জন্য চালিত হয়।স্ক্র্যাপার স্ট্যাকারের নীচের অংশে রাজা কলামের নীচের অংশে শঙ্কুযুক্ত ফড়িংয়ের উপকরণগুলিকে স্ক্র্যাপ করে।
(3) স্ক্র্যাপার উভয় পাশে ফরওয়ার্ড ইনক্লিনেশন সহ ভাঁজ করা প্লেট স্ট্রাকচার গ্রহণ করে, যা ইস্পাত প্লেট দ্বারা dedালাই করা হয় এবং পর্যাপ্ত শক্তি এবং কঠোরতা থাকে।স্ক্র্যাপারের দুপাশে স্ক্র্যাপিং দাঁত রয়েছে।এই কাঠামোটি সাম্প্রতিকভাবে সবচেয়ে কার্যকরভাবে উপাদানটি কাটাতে পারে, এবং স্ক্র্যাপারটি উপাদানটিতে লেগে থাকে না এবং এর কোনও রিটার্ন নেই।স্ক্র্যাপার বডি এবং রোলার চেইন উচ্চ শক্তির বোল্ট দ্বারা সংযুক্ত, যা রক্ষণাবেক্ষণ এবং বিচ্ছিন্ন করার জন্য সুবিধাজনক।রোলারের প্লেসমেন্ট পজিশন অনুযায়ী চেইনটি বিল্ট-ইন চেইন এবং এক্সটার্নাল চেইনে ভাগ করা যায়।অন্তর্নির্মিত চেইনের সাথে তুলনা করে, বাহ্যিক চেইনে কম শব্দ এবং রক্ষণাবেক্ষণ মুক্ত সুবিধা রয়েছে
(4) স্ক্র্যাপার ড্রাইভিং ডিভাইসটি মোটর, রিডুসার, হাইড্রোলিক কাপলিং ইত্যাদি দিয়ে গঠিত। ড্রাইভিং ডিভাইস প্রভাব প্রতিরোধী এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।ড্রাইভিং ডিভাইস বৈদ্যুতিক ডাবল নিরাপত্তা এবং ওভারলোড সুরক্ষা দিয়ে সজ্জিত, এবং ভাল শক শোষণ যন্ত্র দিয়ে সজ্জিত।
(5) স্ক্র্যাপার রিক্লেইমারের টেনশন ডিভাইস হেড স্প্রকেটে সেট করা আছে।টেনশন ডিভাইস হাইড্রোলিক টেনশন, ধ্রুব টান এবং সহজ অপারেশন এবং সমন্বয় সহ।

6. জলবাহী সিস্টেম

স্ট্যাকার রিক্লেইমারের হাইড্রোলিক সিস্টেমে প্রধানত স্ট্যাকার লফিং হাইড্রোলিক সিস্টেম, স্ক্র্যাপার চেইন টেনশন হাইড্রোলিক সিস্টেম এবং বেল্ট কনভেয়ার ম্যানুয়াল টেনশন হাইড্রোলিক সিস্টেম অন্তর্ভুক্ত
লফিং কন্ট্রোল হাইড্রোলিক সিস্টেম প্রধান পাম্প মোটর ইউনিট, কন্ট্রোল ভালভ ইউনিট, অয়েল সিলিন্ডার, অয়েল ট্যাংক অ্যাসেম্বলি, হাইড্রোলিক আনুষাঙ্গিক এবং হাইড্রোলিক পাইপলাইন দিয়ে গঠিত।লফিং সিলিন্ডারের পাইপলাইনটি একটি পাইপলাইন ফেটে যাওয়া সুরক্ষা ভালভ এবং একটি সুরক্ষা ভালভ গ্রুপ দিয়ে সজ্জিত।
টেনশন সিলিন্ডার কন্ট্রোল হাইড্রোলিক সিস্টেম পাম্প মোটর গ্রুপ, কন্ট্রোল ভালভ গ্রুপ, অ্যাকুমুলেটর, অয়েল সিলিন্ডার, অয়েল ট্যাংক অ্যাসেম্বলি, হাইড্রোলিক আনুষাঙ্গিক এবং হাইড্রোলিক পাইপলাইন নিয়ে গঠিত।টেনশন সিলিন্ডারের টান সংশ্লিষ্ট চাপ কমানোর ভালভ দ্বারা সামঞ্জস্য করা যেতে পারে।

7. তৈলাক্তকরণ ব্যবস্থা

স্ট্যাকার রিক্লেইমারের সেন্ট্রালাইজড লুব্রিকেশন সিস্টেম স্ট্যাকার মেকানিজম, রিক্লেইমার মেকানিজম, স্ক্র্যাপার কনভেইং স্প্রকেট মেকানিজম (বিল্ট-ইন চেইন) এবং ওপেন গিয়ার মেকানিজম নিয়ে গঠিত।
স্ট্যাকিং পদ্ধতির তৈলাক্তকরণ পয়েন্ট: উপরের এবং নিম্ন স্লুইং বড় বিয়ারিং, তেল সিলিন্ডার কব্জা পয়েন্ট, স্ট্যাকিং আর্ম হিংজ পয়েন্ট এবং ড্রাম বিয়ারিং।তৈলাক্তকরণ পদ্ধতি: স্বয়ংক্রিয় ডাবল লাইন / প্রগ্রেসিভ হাইব্রিড সেন্ট্রালাইজড লুব্রিকেশন সিস্টেম, পিএলসি নিয়ন্ত্রণ সহ।
পুনরুদ্ধার প্রক্রিয়াটির তৈলাক্তকরণ পয়েন্ট: নিম্ন ঘূর্ণমান বৃহৎ ভারবহন, পুনরুদ্ধারকারী বাহুর লুফিং পুলি ব্লক, ভ্রমণ প্রক্রিয়া ইত্যাদি।
তৈলাক্তকরণ পদ্ধতি: স্বয়ংক্রিয় ডাবল লাইন / প্রগ্রেসিভ হাইব্রিড সেন্ট্রালাইজড লুব্রিকেশন সিস্টেম, পিএলসি নিয়ন্ত্রণ সহ।
স্ক্র্যাপ কনভেয়িং স্প্রকেটের তেল ড্রপিং লুব্রিকেশন সিস্টেমের মধ্যে রয়েছে তেল ট্যাঙ্ক, তরল স্তরের সুইচ, ইলেক্ট্রোম্যাগনেটিক সুইচ, তেল ড্রপিং নিয়ন্ত্রণকারী ভালভ এবং পাইপলাইন আনুষাঙ্গিক, যা প্রধানত উভয় দিকে স্ক্র্যাপার কনভেইং চেইনের তেল তৈলাক্তকরণ উপলব্ধি করে।
তৈলাক্তকরণ পদ্ধতি: স্বয়ংক্রিয় তেল ড্রিপিং তৈলাক্তকরণ, নিয়মিত তেল ফোঁটার পরিমাণ এবং পিএলসি নিয়ন্ত্রণ
ঘূর্ণমান খোলা গিয়ার তৈলাক্তকরণ মোড: স্বয়ংক্রিয় তেল ফোঁটা তৈলাক্তকরণ, এবং তৈলাক্তকরণ পরিমাণ পিএলসি দ্বারা নিয়ন্ত্রিত হয়।

8. জল স্প্রে ধুলো নিয়ন্ত্রিত সিস্টেম

স্ট্যাকার রিক্লেইমারে ওয়াটার স্প্রে ডাস্ট কন্ট্রোল্ড সিস্টেম বুস্টার পাম্প, পাইপলাইন, ফিল্টার, ম্যানুয়াল ভালভ, ইলেকট্রিক ভালভ, চেক ভালভ, অটোমেটিক ড্রেন ভালভ, প্রেশার গেজ, ফ্লোমিটার, ওয়াটার লেভেল গেজ এবং স্প্রে নজল গ্রুপ নিয়ে গঠিত।
অগ্রভাগের অবস্থান এবং কাজ নিম্নরূপ:
আর্ম স্ট্যাকিং বেল্ট কনভেয়ারের মাথায় নিচের ফড়িংয়ের বাইরের দিকে, নজল গ্রুপ স্প্রেতে স্ট্যাকিং করে উৎপন্ন ধুলো নিয়ন্ত্রণের জন্য একটি ছাতা জলের পর্দা তৈরি করতে পানি ছিটিয়ে দেয়।
2) ক্যান্টিলিভার স্ট্যাকিং বেল্ট কনভেয়র প্রাপ্ত উপাদান গাইড চুটে আবদ্ধ।বন্ধ গাইড চুটে ধুলো নিয়ন্ত্রণ করতে অগ্রভাগের গ্রুপে জল স্প্রে করুন।
3) অক্জিলিয়ারী স্প্রে সিস্টেম: এটি মূলত দুটি রিমোট স্প্রেয়ারের সমন্বয়ে গঠিত, যা স্ট্যাকার রিক্লেইমারের কেন্দ্রীয় কলামে ইনস্টল করা আছে।অক্জিলিয়ারী স্ট্যাকার আর্মের মাথা স্টকইয়ার্ডের ধুলোকে কার্যকরভাবে দমন করতে পারে।
