3000t/H ক্ষমতা স্টকইয়ার্ড স্ট্যাকার এবং কয়লা চালিত পাওয়ার প্ল্যান্টের জন্য পুনরুদ্ধারকারী

পণ্যের বর্ণনা

800t/h ক্ষমতার স্টকইয়ার্ড স্ট্যাকার এবং কয়লা চালিত বিদ্যুৎ কেন্দ্রের জন্য পুনরুদ্ধারকারী

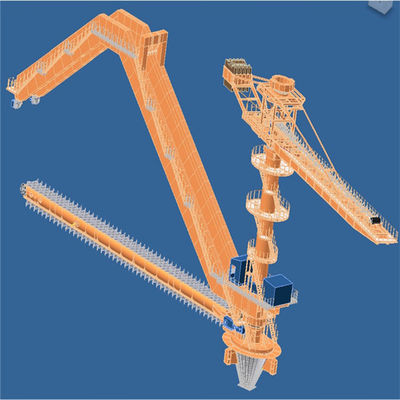

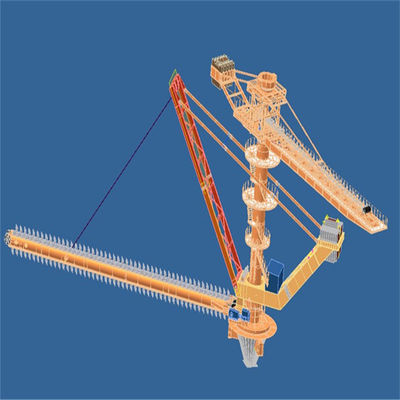

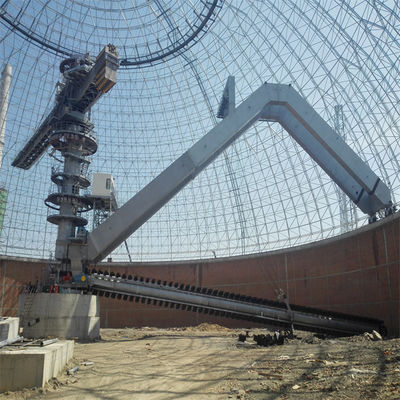

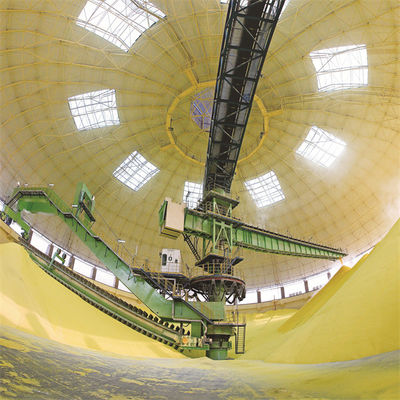

বৃত্তাকার গ্যান্ট্রি টাইপ স্ক্র্যাপার স্ট্যাকার এবং পুনরুদ্ধারকারী প্রধানত বিল্ডিং উপকরণ, কয়লা, ধাতুবিদ্যা, বৈদ্যুতিক শক্তি, বন্দর এবং অন্যান্য শিল্পে ব্যবহৃত হয় এবং বেশিরভাগই চুনাপাথর বা কয়লা এবং অন্যান্য বাল্ক উপকরণগুলি স্ট্যাক করতে ব্যবহৃত হয়।স্ট্যাকারের ক্যান্টিলিভার একটি বেল্ট পরিবাহক দিয়ে সজ্জিত, যা ট্রেসলে বেল্ট পরিবাহক থেকে বৃত্তাকার স্টকইয়ার্ডের ইস্পাত কাঠামোর গ্রিড ছাদের মধ্য দিয়ে যায় এবং ইনপুট উপকরণগুলি ক্যান্টিলিভারের বেল্ট পরিবাহকের মাধ্যমে রিং শঙ্কুযুক্ত স্ট্যাকিং সম্পূর্ণ করে। স্ট্যাকার;পুনরুদ্ধারকারী তিনটি লিঙ্কিং প্রক্রিয়ার মাধ্যমে পুনরুদ্ধারের কাজটি সম্পূর্ণ করে: ট্রাভেলিং সিস্টেম, লাফিং সিস্টেম এবং স্ক্র্যাপার সিস্টেম।স্ক্র্যাপার রিক্লেইমার উপাদানগুলিকে স্তূপের ঢাল বরাবর কেন্দ্রীয় কলামের নীচে শঙ্কুযুক্ত হপারে স্ক্র্যাপ করে এবং কম্পনকারী ফিডার এবং ভূগর্ভস্থ বেল্ট পরিবাহকের মাধ্যমে উপাদানগুলিকে আউটপুট করে।































বৈশিষ্ট্য

পণ্য	স্ট্যাকার এবং পুনরুদ্ধারকারী
পেইন্টিং	জোতুন
রঙ	লাল
ক্ষমতা	800 t/h
চরিত্র	খুব পরিশ্রমী
সুবিধা	শক্তিশালী নকশা
সুবিধা	কম রক্ষণাবেক্ষণ
উপাদান হ্যান্ডলিং	কয়লা বা চুনাপাথর



বৃত্তাকার স্ট্যাকার এবং রিক্লেমারের প্রধান উপাদান

1. স্ট্যাকিং ইস্পাত কাঠামো, ক্যান্টিলিভার বেল্ট পরিবাহক

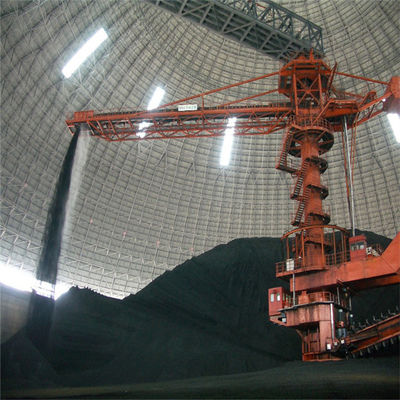

ক্যান্টিলিভার স্ট্যাকার কেন্দ্রীয় কলামটিকে কেন্দ্র হিসাবে নেয়, এক প্রান্তটি ক্যান্টিলিভার স্টিলের কাঠামো সহ বেল্ট পরিবাহক এবং অন্য প্রান্তটি কাউন্টারওয়েট বাক্স।মাঝের স্ট্যাকিং স্লিউইং অংশটি স্লিউইং বিয়ারিং দ্বারা কেন্দ্রীয় কলামের সাথে সংযুক্ত থাকে এবং স্টেকারটি কেন্দ্রীয় কলামের গিয়ারের সাথে স্লিউইং ড্রাইভারের পিনিয়নটি মেশ করে ঘোরাতে পারে।বৃত্তাকার স্টকইয়ার্ডে প্রবেশ করা উপকরণগুলি ক্যান্টিলিভার বেল্ট কনভেয়ারের মাথায় আনলোড করা হয় এবং সরাসরি স্টকইয়ার্ডে স্ট্যাক করা হয়।ঢালের স্ট্যাকিংয়ের জন্য স্ট্যাকারটি একটি নির্দিষ্ট কোণে ঘোরে যতক্ষণ না এটি একটি বৃত্তাকার স্তূপে স্ট্যাক করা হয়।

ক্যান্টিলিভার স্ট্যাকারের দুটি প্রধান কাঠামোগত প্রকার রয়েছে, ক্যান্টিলিভার ফিক্সড টাইপ এবং ক্যান্টিলিভার লাফিং টাইপ।

দুই ধরনের স্ট্যাকারের তুলনা:

(1) স্থির স্ট্যাকারের সুবিধাগুলি হল সাধারণ কাঠামো এবং কম খরচে।অসুবিধা হল যে যখন স্ট্যাকারের নীচের অংশটি স্ট্যাক করা হয় না বা উপাদানের স্তূপ কম থাকে, তখন পার্থক্যটি বিশাল হয় এবং স্টকইয়ার্ডের ধুলো আরও গুরুতর হয় (এমনকি স্প্রে সিস্টেমের সাথেও)।

(2) ক্যান্টিলিভার বাড়াতে বা কমাতে হাইড্রোলিক সিলিন্ডার ব্যবহার করে লাফিং স্ট্যাকার।এর সুবিধা হল ক্যান্টিলিভার উপাদানের ড্রপ কমাতে এবং ধুলো উড়ে যাওয়া এড়াতে স্ট্যাকিং উচ্চতা অনুযায়ী উপরে এবং নীচে তুলতে পারে।পাশাপাশি, এটি কেন্দ্রীয় কলামের উচ্চতা কমাতে এবং খরচ কমাতে পারে।অসুবিধা হল যে গঠন আরো জটিল।































2.কিং কলাম এবং বৃত্তাকার স্ট্যাকার এবং পুনরুদ্ধারকারীর slewing প্রক্রিয়া

(1) স্ট্যাকার পুনরুদ্ধারের রাজা কলামটি বৃত্তাকার স্টকইয়ার্ডের কেন্দ্রে অবস্থিত।এটি স্ট্যাকার রিক্লেইমারের একটি গুরুত্বপূর্ণ উপাদান।এটি শুধুমাত্র প্রধান উপাদান এবং ইনপুট ট্রাস্টেলের লোড বহন করে না, তবে এটি উপাদানগুলির ইনস্টলেশন কেন্দ্রও।অতএব, এর উত্পাদন এবং ইনস্টলেশন প্রক্রিয়ার প্রয়োজনীয়তা খুব বেশি।এটি একটি নলাকার আকারে ঘূর্ণিত এবং ঢালাই এবং একত্রিত করা স্টিলের প্লেট দিয়ে তৈরি।ইউটিলিটি মডেলটিতে একটি স্ট্যাকিং স্টিলের কাঠামো, স্ট্যাকিং ঘূর্ণমান অংশের জন্য একটি রোলিং বিয়ারিং এবং বিভিন্ন সরঞ্জামের উপাদানগুলিকে সংযুক্ত করার জন্য একটি কেবল টেনে দেওয়া হয়
(2) কিং কলামের উপরের অংশটি স্ট্যাকিং রোটারি অংশ, যার উপরের অংশটি বেল্ট কনভেয়র ট্রেসলের সাথে সংযুক্ত থাকে যা রোটারি বিয়ারিংয়ের মাধ্যমে বৃত্তাকার স্টকইয়ার্ডে প্রবেশ করে এবং ট্র্যাস্টেল লোডের জন্য একটি সমর্থন পয়েন্ট হিসাবে কাজ করে এবং নীচের অংশটি রোটারি বিয়ারিংয়ের মাধ্যমে মধ্য কলামের সাথে সংযুক্ত থাকে।
(3) স্লিউইং বিয়ারিং ডিভাইসটিকে বড় উল্লম্ব বল, অনুভূমিক বল এবং উল্টে যাওয়ার মুহূর্ত সহ্য করতে সক্ষম করার জন্য, স্লিউইং বিয়ারিং সমর্থন প্রকারটি গৃহীত হয়।ঘূর্ণমান ভারবহন একটি ধুলো আবরণ দ্বারা সুরক্ষিত হয়.এর কাঠামো কঠোর কাজের পরিবেশের সাথে খাপ খাইয়ে নিতে পারে এবং এতে ধুলো প্রতিরোধ, জল নিমজ্জন প্রতিরোধ, রিফুয়েলিং, পরিষ্কার এবং রক্ষণাবেক্ষণের কাজ রয়েছে।

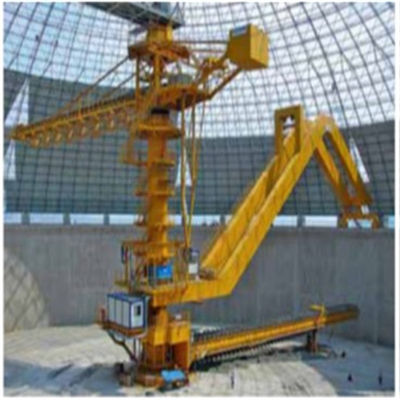

3. গ্যান্ট্রি স্ট্যাকার

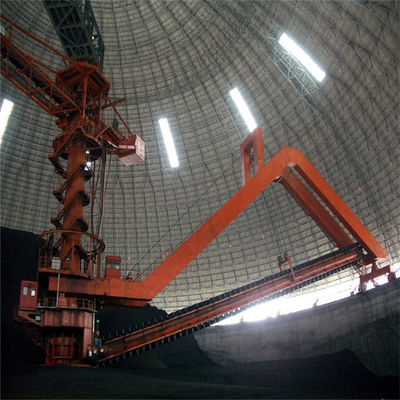

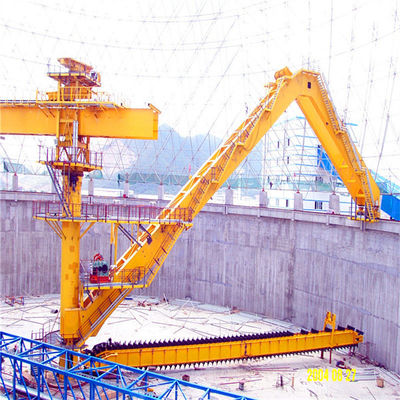

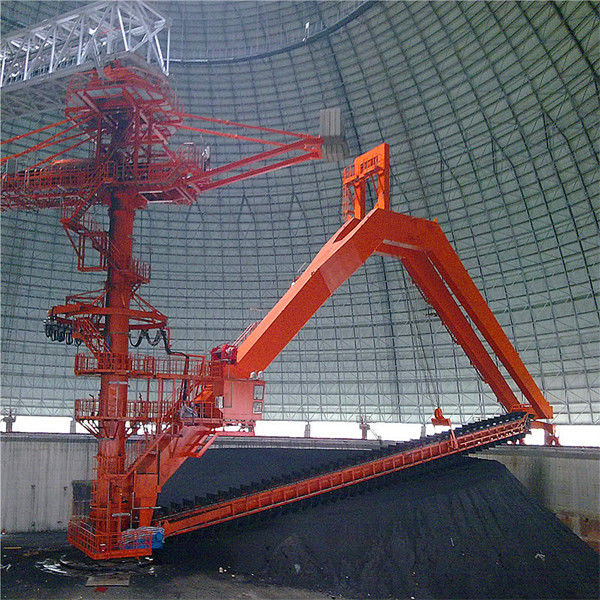

গ্যান্ট্রি স্ক্র্যাপার রিক্লেইমার মূলত গ্যান্ট্রি, ট্রাভেলিং মেকানিজম, রিক্লেইমিং লাফিং মেকানিজম এবং স্ক্র্যাপার রিক্লেইমার নিয়ে গঠিত।গ্যান্ট্রি হল স্ক্র্যাপার রিক্লেমারের ঘূর্ণন, লাফিং এবং লোড সমর্থনের প্রধান উপাদান।স্ক্র্যাপার রিক্লেমার গ্যান্ট্রির নীচে সেট করা হয়েছে।লাফিং মেকানিজম যান্ত্রিক উইঞ্চ টাইপ গ্রহণ করে, এবং গ্যান্ট্রির এক প্রান্ত কেন্দ্রীয় কলামের সাথে রোলার বিয়ারিং দ্বারা সংযুক্ত থাকে, অন্য প্রান্তটি স্টকইয়ার্ড ধরে রাখা প্রাচীরের উপরের অংশে বৃত্তাকার ট্র্যাকে সমর্থিত হয় এবং পুনরুদ্ধারকারীর ঘূর্ণন হয় বৃত্তাকার ট্র্যাকে ভ্রমণ চাকা দ্বারা চালিত.গ্যান্ট্রি পুনরুদ্ধারকারীর একটি শক্তিশালী কাঠামো রয়েছে এবং গ্যান্ট্রির বেশিরভাগ ওজন ধরে রাখা প্রাচীর দ্বারা বহন করা হয়, যা কেন্দ্রীয় কলামের চাপের অবস্থাকে উল্লেখযোগ্যভাবে উন্নত করে এবং অপারেশনটিকে আরও নির্ভরযোগ্য করে তোলে।
ট্রাভেলিং মেকানিজম ড্রাইভিং হুইল গ্রুপ, ট্রাভেলিং ইলেক্ট্রিক্যাল ডিটেকশন এবং কন্ট্রোল সিস্টেম এবং লুব্রিকেশন সিস্টেমের সমন্বয়ে গঠিত।সবচেয়ে প্রতিকূল পরিস্থিতিতে সুইং গ্যান্ট্রির দ্বিমুখী চলাচলের প্রয়োজনীয়তা বিবেচনা করে, দুটি ভ্রমণ চাকা ড্রাইভিং চাকা হিসাবে ব্যবহৃত হয়।চাকা সেট যান্ত্রিকভাবে পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ দ্বারা চালিত হয়.কাজের ট্রাভেল স্পিড এবং নন ওয়ার্কিং ট্র্যাভেল স্পিডের স্টেপলেস স্পিড রেগুলেশন (বৃত্তাকার স্ট্যাকার রিক্লেমারের স্বাভাবিক ও নিরাপদ অপারেশন নিশ্চিত করার জন্য, সাইটের অপারেশনের শর্ত অনুযায়ী যথাক্রমে ধীর এবং দ্রুত গতি সেট করুন, যেমন কাজের ভ্রমণের গতি এবং অ-কর্মক্ষম ভ্রমণ দ্রুততা).গ্যান্ট্রির চাপ যুক্তিসঙ্গত এবং গ্যান্ট্রির অধীনে প্রতিটি চাকা গ্রুপের চাকার চাপ একই রকম তা নিশ্চিত করার জন্য, গ্যান্ট্রি দুটি চাকার গ্রুপের সাথে কব্জা করা হয় এবং প্রতিটি কব্জা পয়েন্ট শ্যাফ্টের প্রকারের মাধ্যমে গ্রহণ করে।এছাড়াও, গ্যান্ট্রি এবং হাঁটার কাঠামোর মধ্যে সংযোগে জয়েন্ট বিয়ারিং ব্যবহার করা হয় যাতে গ্যান্ট্রি স্বয়ংক্রিয়ভাবে ট্র্যাকের পরিবর্তনের সাথে খাপ খাইয়ে নিতে পারে।ট্র্যাভেলিং মেকানিজমের প্রতিটি সাপোর্টিং বিয়ারিং এবং কব্জা শ্যাফ্টের তৈলাক্তকরণ গ্রীস কেন্দ্রীভূত তৈলাক্তকরণ গ্রহণ করে।















































































4. রিক্লেমার লুফিং মেকানিজম:
লাফিং মেকানিজম ড্রাইভিং ডিভাইস, ড্রাম সমাবেশ, ডবল স্টিলের তারের দড়ি এবং পিচিং বৈদ্যুতিক সনাক্তকরণ এবং নিয়ন্ত্রণ ব্যবস্থার সমন্বয়ে গঠিত।স্ক্র্যাপার রিক্লেইমারের লুফিং অপারেশন পিচিং মেকানিজমের মাধ্যমে সম্পন্ন হয়, যাতে স্তরযুক্ত পুনঃ দাবির উদ্দেশ্য অর্জন করা যায়।
ডাবল ইস্পাত তারের দড়ি একক উইন্ডিং ব্যবহার করে লাফিং প্রক্রিয়া এবং বাম এবং ডান ইস্পাত তারের দড়ির চাপ যাতে ভারসাম্যপূর্ণ হয় এবং কাজ নিরাপদ হয় তা নিশ্চিত করার জন্য দুটি স্টিলের তারের দড়ির সংযোগস্থলে ভারসাম্য প্রক্রিয়া গৃহীত হয়।
লাফিং মেকানিজমের ড্রাইভিং ডিভাইস যান্ত্রিকভাবে প্রশস্ততার বৈচিত্র্যকে সঠিকভাবে নিয়ন্ত্রণ করতে ফ্রিকোয়েন্সি রূপান্তর এবং গতি নিয়ন্ত্রণ দ্বারা চালিত হয়, যাতে পুনরুদ্ধারের পরিমাণের পরিবর্তন নিয়ন্ত্রণ করা যায়।পিচিং প্রক্রিয়ার নিরাপত্তা এবং সঠিক এবং নির্ভরযোগ্য অবস্থান নিশ্চিত করার জন্য, ড্রাইভিং ডিভাইস ডবল ব্রেকিং সিস্টেম গ্রহণ করে
