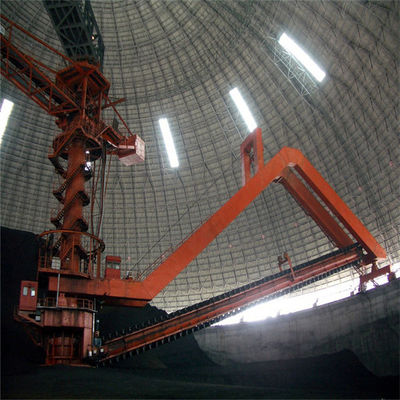

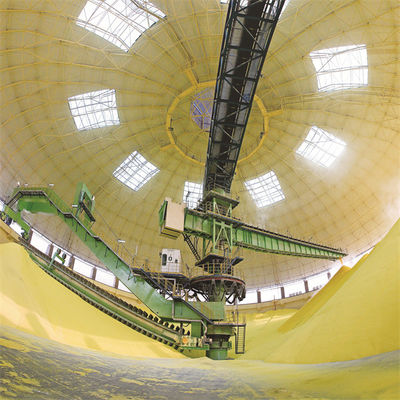

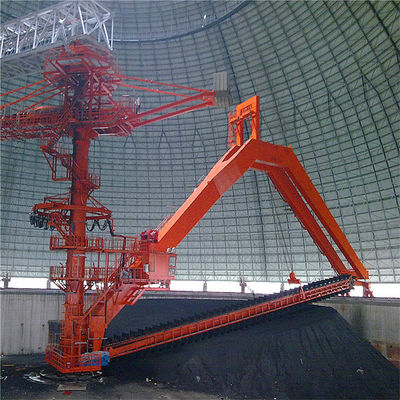

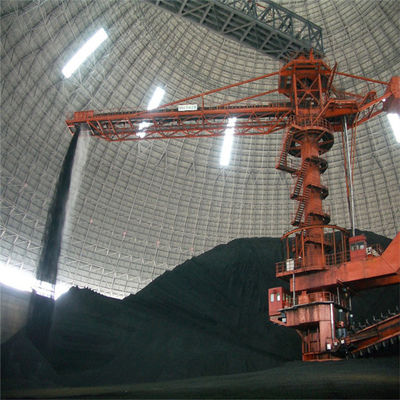

কয়লা স্ট্যাকিং এবং পুনরুদ্ধার করার জন্য সার্কুলার স্টকইয়ার্ড স্ট্যাকিং এবং রিক্লেইমিং সিস্টেম

পণ্যের বর্ণনা

কয়লা স্ট্যাকিং এবং পুনরুদ্ধারের জন্য সার্কুলার স্টকইয়ার্ড স্ট্যাকিং এবং পুনরুদ্ধার করার সিস্টেম



ভূমিকা



বৃত্তাকার গ্যান্ট্রি স্ক্র্যাপার স্ট্যাকার এবং পুনরুদ্ধারকারী প্রধানত বিল্ডিং উপকরণ, কয়লা, ধাতুবিদ্যা, বৈদ্যুতিক শক্তি, বন্দর এবং অন্যান্য শিল্পে ব্যবহৃত হয় এবং বেশিরভাগই চুনাপাথর বা কয়লা এবং অন্যান্য বাল্ক উপকরণগুলি স্ট্যাক করতে ব্যবহৃত হয়।স্ট্যাকারের ক্যান্টিলিভারটি একটি বেল্ট পরিবাহক দিয়ে সজ্জিত, যা ট্রেসলে বেল্ট পরিবাহক থেকে বৃত্তাকার স্টকইয়ার্ডের ইস্পাত কাঠামোর গ্রিড ছাদের মধ্য দিয়ে যায় এবং ইনপুট উপকরণগুলি ক্যান্টিলিভারের বেল্ট পরিবাহকের মাধ্যমে রিং শঙ্কুযুক্ত স্ট্যাকিং সম্পূর্ণ করে। স্ট্যাকারপুনরুদ্ধারকারী তিনটি লিঙ্কিং প্রক্রিয়ার মাধ্যমে পুনরুদ্ধারের কাজটি সম্পূর্ণ করে: ট্র্যাভেলিং সিস্টেম, লাফিং সিস্টেম এবং স্ক্র্যাপার সিস্টেম।স্ক্র্যাপার পুনরুদ্ধারকারী উপাদানগুলিকে স্তূপের ঢাল বরাবর কেন্দ্রীয় কলামের নীচে শঙ্কুযুক্ত হপারে স্ক্র্যাপ করে এবং কম্পনকারী ফিডার এবং ভূগর্ভস্থ বেল্ট পরিবাহকের মাধ্যমে উপাদানগুলিকে আউটপুট করে।































বৈশিষ্ট্য

প্রকল্প	বালতি চাকা রিক্লেমার
পেইন্টিং	পিপিজি
রঙ	লাল
ক্ষমতা	800 t/অক্ষর ভারী
চরিত্র	খুব পরিশ্রমী
সুবিধা	কম রক্ষণাবেক্ষণ-সুবিধা কম
সুবিধা	কম খরচে
আবেদন	কয়লা হ্যান্ডলিং

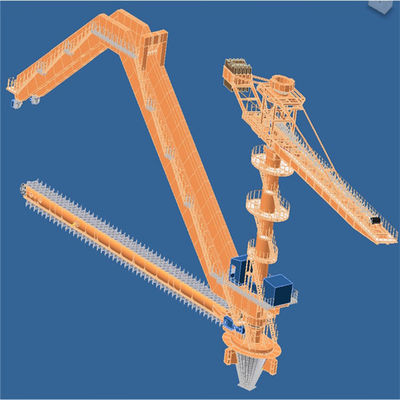

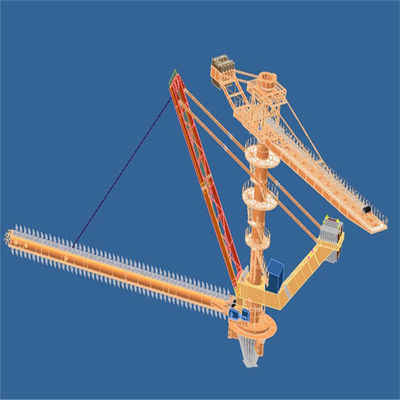

বৃত্তাকার স্ট্যাকার এবং রিক্লেইমারের প্রধান উপাদান

1. স্ট্যাকিং ইস্পাত কাঠামো, ক্যান্টিলিভার বেল্ট পরিবাহক

ক্যান্টিলিভার স্ট্যাকার কেন্দ্রীয় কলামটিকে কেন্দ্র হিসাবে নেয়, এক প্রান্তটি ক্যান্টিলিভার স্টিলের কাঠামো সহ বেল্ট পরিবাহক এবং অন্য প্রান্তটি কাউন্টারওয়েট বাক্স।মাঝের স্ট্যাকিং স্লিউইং অংশটি কেন্দ্রীয় কলামের সাথে স্লিউইং বিয়ারিং দ্বারা সংযুক্ত থাকে এবং স্টেকারটি সেন্ট্রাল কলামের গিয়ারের সাথে স্লিউইং ড্রাইভারের পিনিয়ন মেশ করে ঘোরাতে পারে।বৃত্তাকার স্টকইয়ার্ডে প্রবেশ করা উপকরণগুলি ক্যান্টিলিভার বেল্ট কনভেয়ারের মাথায় আনলোড করা হয় এবং সরাসরি স্টকইয়ার্ডে স্ট্যাক করা হয়।ঢালের স্ট্যাকিংয়ের জন্য স্ট্যাকারটি একটি নির্দিষ্ট কোণে ঘোরে যতক্ষণ না এটি একটি বৃত্তাকার স্তূপে স্ট্যাক করা হয়।



ক্যান্টিলিভার স্ট্যাকারের দুটি প্রধান কাঠামোগত প্রকার রয়েছে, ক্যান্টিলিভার ফিক্সড টাইপ এবং ক্যান্টিলিভার লাফিং টাইপ।

দুই ধরনের স্ট্যাকারের তুলনা:

(1) স্থির স্ট্যাকারের সুবিধা হল সহজ গঠন এবং কম খরচ।অসুবিধা হল যে যখন স্ট্যাকারের নীচের অংশটি স্ট্যাক করা হয় না বা উপাদানের স্তূপ কম থাকে, তখন পার্থক্যটি বিশাল হয় এবং স্টকইয়ার্ডের ধুলো আরও গুরুতর হয় (এমনকি একটি স্প্রে সিস্টেমের সাথেও)।

(2) লাফিং স্ট্যাকার ক্যান্টিলিভার বাড়াতে বা কমাতে হাইড্রোলিক সিলিন্ডার ব্যবহার করে।এর সুবিধা হল ক্যান্টিলিভার উপাদানের ড্রপ কমাতে এবং ধুলো উড়ে যাওয়া এড়াতে স্ট্যাকিং উচ্চতা অনুযায়ী উপরে এবং নীচে তুলতে পারে।পাশাপাশি, এটি কেন্দ্রীয় কলামের উচ্চতা কমাতে এবং খরচ কমাতে পারে।অসুবিধা হল যে গঠন আরো জটিল।



























































2. কিং কলাম এবং বৃত্তাকার স্ট্যাকার এবং রিক্লেমারের স্লিউইং মেকানিজম

(1) স্ট্যাকার পুনরুদ্ধারকারীর রাজা কলামটি বৃত্তাকার স্টকইয়ার্ডের কেন্দ্রে অবস্থিত।এটি স্ট্যাকার রিক্লেইমারের একটি গুরুত্বপূর্ণ উপাদান।এটি শুধুমাত্র প্রধান উপাদান এবং ইনপুট ট্রাস্টেলের লোড বহন করে না বরং এটি উপাদানগুলির ইনস্টলেশন কেন্দ্রও।অতএব, এর উত্পাদন এবং ইনস্টলেশন প্রক্রিয়ার প্রয়োজনীয়তা খুব বেশি।এটি একটি নলাকার আকারে ঘূর্ণিত এবং ঢালাই এবং একত্রিত করা স্টিলের প্লেট দিয়ে তৈরি।ইউটিলিটি মডেলটিতে একটি স্ট্যাকিং স্টিলের কাঠামো, স্ট্যাকিং রোটারি অংশের জন্য একটি রোলিং বিয়ারিং এবং বিভিন্ন সরঞ্জামের উপাদানগুলিকে সংযুক্ত করার জন্য একটি কেবল টেনে দেওয়া হয়
(2) রাজা কলামের উপরের অংশটি স্ট্যাকিং ঘূর্ণমান অংশ, যার উপরের অংশটি বেল্ট পরিবাহক ট্রাস্টলের সাথে সংযুক্ত থাকে যা রোটারি বিয়ারিংয়ের মাধ্যমে বৃত্তাকার স্টকইয়ার্ডে প্রবেশ করে এবং ট্র্যাস্টেল লোডের জন্য একটি সমর্থন পয়েন্ট হিসাবে কাজ করে এবং নীচের অংশটি রোটারি বিয়ারিংয়ের মাধ্যমে মধ্যম কলামের সাথে সংযুক্ত।
(3) স্লিউইং বিয়ারিং ডিভাইসটিকে বৃহৎ উল্লম্ব বল, অনুভূমিক বল এবং উল্টে যাওয়ার মুহূর্ত সহ্য করতে সক্ষম করতে, স্লিউইং বিয়ারিং সমর্থন প্রকারটি গৃহীত হয়।ঘূর্ণমান ভারবহন একটি ধুলো আবরণ দ্বারা সুরক্ষিত হয়.এর গঠন কঠোর কাজের পরিবেশের সাথে খাপ খাইয়ে নিতে পারে এবং এতে ধুলো প্রতিরোধ, জল নিমজ্জন প্রতিরোধ, রিফুয়েলিং, পরিষ্কার এবং রক্ষণাবেক্ষণের কাজ রয়েছে।































































3. গ্যান্ট্রি স্ট্যাকার

গ্যান্ট্রি স্ক্র্যাপার রিক্লেইমার প্রধানত গ্যান্ট্রি, ট্রাভেলিং মেকানিজম, রিক্লেইমিং লাফিং মেকানিজম এবং স্ক্র্যাপার রিক্লেইমার নিয়ে গঠিত।গ্যান্ট্রি হল স্ক্র্যাপার রিক্লেমারের ঘূর্ণন, লাফিং এবং লোড সমর্থনের প্রধান উপাদান।স্ক্র্যাপার রিক্লেইমার গ্যান্ট্রির নীচে সেট করা হয়েছে।লাফিং মেকানিজম যান্ত্রিক উইঞ্চ-টাইপ গ্রহণ করে, এবং গ্যান্ট্রির এক প্রান্ত একটি রোলার বিয়ারিং দ্বারা কেন্দ্রীয় কলামের সাথে সংযুক্ত থাকে, অন্য প্রান্তটি স্টকইয়ার্ড ধরে রাখা প্রাচীরের উপরের অংশে বৃত্তাকার ট্র্যাকে সমর্থিত হয় এবং এর ঘূর্ণন reclaimer বৃত্তাকার ট্র্যাক ভ্রমণ চাকা দ্বারা চালিত হয়.গ্যান্ট্রি পুনরুদ্ধারকারীর একটি শক্তিশালী কাঠামো রয়েছে এবং গ্যান্ট্রির বেশিরভাগ ওজন ধরে রাখা প্রাচীর দ্বারা বহন করা হয়, যা কেন্দ্রীয় কলামের চাপের অবস্থাকে উল্লেখযোগ্যভাবে উন্নত করে এবং অপারেশনটিকে আরও নির্ভরযোগ্য করে তোলে।
ট্রাভেলিং মেকানিজম একটি ড্রাইভিং হুইল গ্রুপ, ট্রাভেলিং ইলেক্ট্রিক্যাল ডিটেকশন এবং কন্ট্রোল সিস্টেম এবং লুব্রিকেশন সিস্টেম নিয়ে গঠিত।সবচেয়ে প্রতিকূল পরিস্থিতিতে সুইং গ্যান্ট্রির দ্বি-মুখী চলাচলের প্রয়োজনীয়তা বিবেচনা করে, দুটি ভ্রমণ চাকা ড্রাইভিং চাকা হিসাবে ব্যবহৃত হয়।চাকার সেটটি পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ দ্বারা যান্ত্রিকভাবে চালিত হয়।কাজের ট্রাভেল স্পিড এবং ননওয়ার্কিং ট্র্যাভেল স্পিডের স্টেপলেস স্পিড রেগুলেশন (বৃত্তাকার স্ট্যাকার রিক্লেইমারের স্বাভাবিক এবং নিরাপদ অপারেশন নিশ্চিত করতে, সাইটের অপারেশনের শর্ত অনুযায়ী যথাক্রমে ধীর এবং দ্রুত গতি সেট করুন, যেমন কাজের ভ্রমণের গতি এবং অকার্যকর ভ্রমণের গতি)।গ্যান্ট্রির চাপ যুক্তিসঙ্গত এবং গ্যান্ট্রির অধীনে প্রতিটি চাকা গ্রুপের চাকার চাপ একই রকম তা নিশ্চিত করার জন্য, গ্যান্ট্রিটি দুই-চাকার গ্রুপের সাথে কব্জা করা হয় এবং প্রতিটি কব্জা পয়েন্ট শ্যাফ্টের প্রকারের মাধ্যমে গ্রহণ করে।এছাড়াও, গ্যান্ট্রি এবং হাঁটার কাঠামোর মধ্যে সংযোগে জয়েন্ট বিয়ারিং ব্যবহার করা হয় যাতে গ্যান্ট্রি স্বয়ংক্রিয়ভাবে ট্র্যাকের পরিবর্তনের সাথে খাপ খাইয়ে নিতে পারে।ট্রাভেলিং মেকানিজমের প্রতিটি সাপোর্টিং বিয়ারিং এবং কব্জা শ্যাফ্টের তৈলাক্তকরণ গ্রীস কেন্দ্রীভূত তৈলাক্তকরণ গ্রহণ করে।

















































































4. পুনরুদ্ধারকারী লুফিং প্রক্রিয়া:
লাফিং মেকানিজম একটি ড্রাইভিং ডিভাইস, ড্রাম সমাবেশ, ডবল স্টিলের তারের দড়ি এবং পিচিং বৈদ্যুতিক সনাক্তকরণ এবং নিয়ন্ত্রণ ব্যবস্থার সমন্বয়ে গঠিত।স্ক্র্যাপার রিক্লেইমারের লুফিং অপারেশনটি পিচিং মেকানিজমের মাধ্যমে সম্পন্ন হয়, যাতে স্তরযুক্ত পুনরুদ্ধারের উদ্দেশ্য অর্জন করা যায়।
লাফিং মেকানিজম ডবল স্টিলের তারের দড়ি একক উইন্ডিং ব্যবহার করে এবং বাম এবং ডান ইস্পাত তারের দড়ির চাপ যাতে ভারসাম্যপূর্ণ এবং কাজ নিরাপদ হয় তা নিশ্চিত করার জন্য দুটি স্টিলের তারের দড়ির সংযোগস্থলে ভারসাম্য ব্যবস্থা গ্রহণ করা হয়।
লাফিং মেকানিজমের ড্রাইভিং ডিভাইসটি যান্ত্রিকভাবে ফ্রিকোয়েন্সি রূপান্তর এবং গতি নিয়ন্ত্রণ দ্বারা চালিত হয় যাতে প্রশস্ততার বৈচিত্র্য সঠিকভাবে নিয়ন্ত্রণ করা যায়, পুনরুদ্ধারের পরিমাণের পরিবর্তন নিয়ন্ত্রণ করতে।পিচিং প্রক্রিয়ার নিরাপত্তা এবং সঠিক এবং নির্ভরযোগ্য অবস্থান নিশ্চিত করতে, ড্রাইভিং ডিভাইসটি একটি ডবল ব্রেকিং সিস্টেম গ্রহণ করে









































5. স্ক্র্যাপার রিক্লেমার

(1) স্ক্র্যাপার পুনরুদ্ধারকারী রোলার চেইন চালানোর জন্য একটি স্প্রোকেট গ্রহণ করে এবং তারপরে রোলার চেইন স্ক্র্যাপারটিকে পুনরায় দাবি করার জন্য চালিত করে।এই পদ্ধতিতে বড় ট্র্যাকশন, ছোট রৈখিক প্রতিরোধ ক্ষমতা এবং স্থায়িত্ব রয়েছে।এটি একটি পুনরুদ্ধার পদ্ধতি যা পুনরুদ্ধার এবং পরিবহনকে একীভূত করে।
(2) স্ক্র্যাপারটি ডাবল চেইন মেকানিজমের উপর স্থির করা হয়েছে এবং বৃত্তাকার আন্দোলনের জন্য পিছনের দিকে মোটর দ্বারা স্প্রোকেট চালিত হয়।স্ক্র্যাপার স্ট্যাকারের নীচের অংশে থাকা সামগ্রীগুলিকে রাজা কলামের নীচের অংশে শঙ্কুযুক্ত হপারে স্ক্র্যাপ করে।
(3) স্ক্র্যাপার ভাঁজ করা প্লেটের কাঠামোকে উভয় দিকে ফরওয়ার্ডিং প্রবণতা সহ গ্রহণ করে, যা ইস্পাত প্লেট দ্বারা ঢালাই করা হয় এবং যথেষ্ট শক্তি এবং দৃঢ়তা রয়েছে।স্ক্র্যাপারের উভয় পাশে স্ক্র্যাপিং দাঁত রয়েছে।এই কাঠামোটি উপাদানটিকে পার্শ্ববর্তীভাবে সবচেয়ে কার্যকরভাবে কাটতে পারে এবং স্ক্র্যাপারটি উপাদানের সাথে লেগে থাকে না এবং এর কোন রিটার্ন নেই।স্ক্র্যাপার বডি এবং রোলার চেইন উচ্চ-শক্তির বোল্ট দ্বারা সংযুক্ত, যা রক্ষণাবেক্ষণ এবং বিচ্ছিন্ন করার জন্য সুবিধাজনক।চেইনটিকে বিল্ট-ইন চেইন এবং রোলারের অবস্থান অনুসারে একটি বাহ্যিক চেইনে ভাগ করা যেতে পারে।অন্তর্নির্মিত চেইনের সাথে তুলনা করে, বাহ্যিক চেইনে কম শব্দ এবং রক্ষণাবেক্ষণ-মুক্ত সুবিধা রয়েছে
(4) স্ক্র্যাপার ড্রাইভিং ডিভাইসটি একটি মোটর, রিডুসার, হাইড্রোলিক কাপলিং ইত্যাদির সমন্বয়ে গঠিত। ড্রাইভিং ডিভাইসটি প্রভাব-প্রতিরোধী এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।ড্রাইভিং ডিভাইসটি বৈদ্যুতিক দ্বিগুণ সুরক্ষা এবং ওভারলোড সুরক্ষা দিয়ে সজ্জিত এবং একটি ভাল শক শোষণকারী ডিভাইস দিয়ে সজ্জিত।
(5) স্ক্র্যাপার রিক্লেইমারের টেনশন ডিভাইসটি হেড স্প্রোকেটে সেট করা আছে।টেনশনিং ডিভাইসটি হাইড্রোলিক টেনশনিং, ধ্রুবক টান এবং সহজ অপারেশন এবং সমন্বয় সহ।

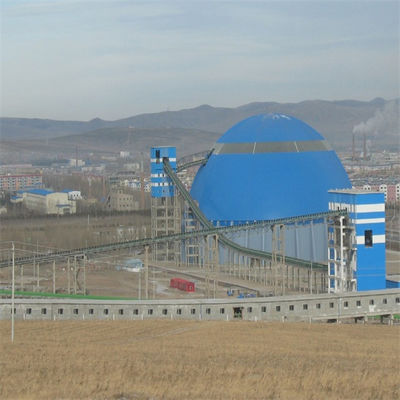

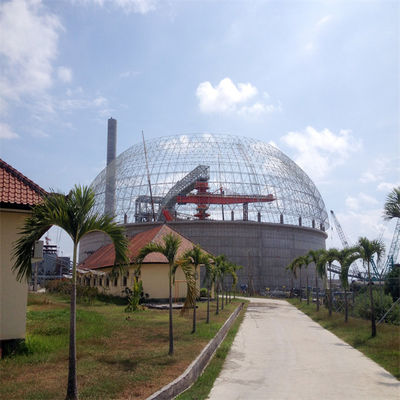

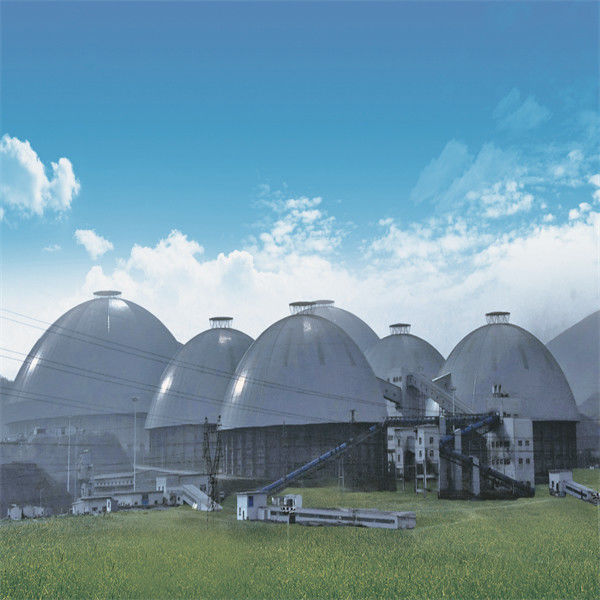

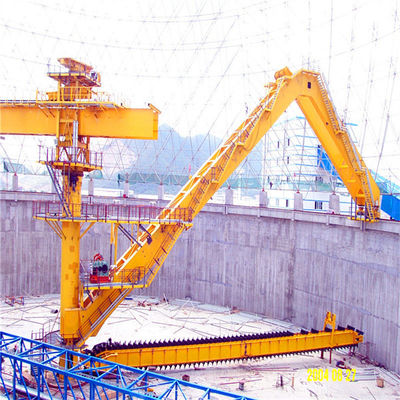

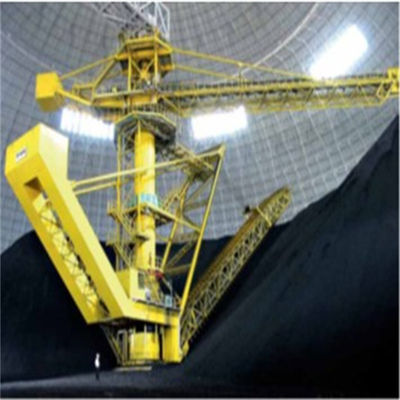

6. অ্যাপ্লিকেশন

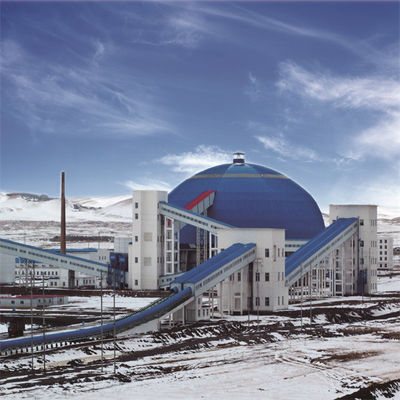

মামলা 1

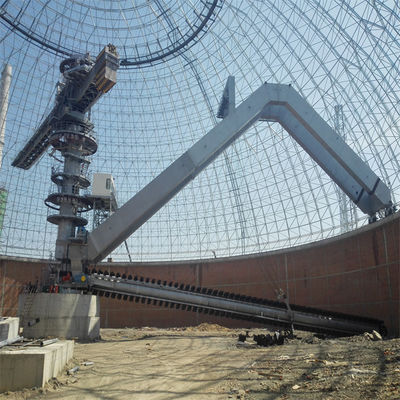

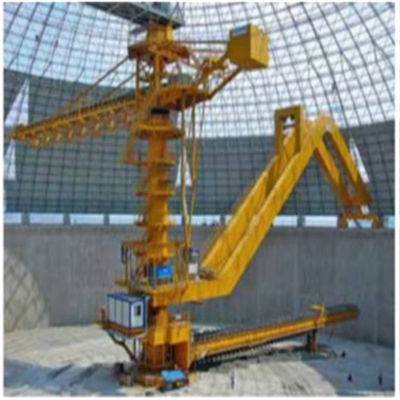

কেস 2
