স্টকইয়ার্ড স্ট্যাকিং এবং বাল্ক উপাদান হ্যান্ডলিং জন্য সিস্টেম পুনরুদ্ধার

পণ্যের বর্ণনা

বাল্ক উপাদান পরিচালনার জন্য স্টকইয়ার্ড স্ট্যাকিং এবং পুনরুদ্ধার করার সিস্টেম

1. সংক্ষিপ্ত ভূমিকা

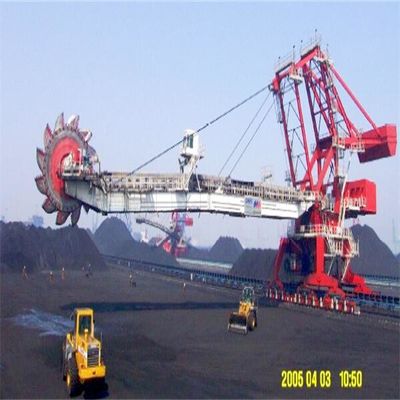

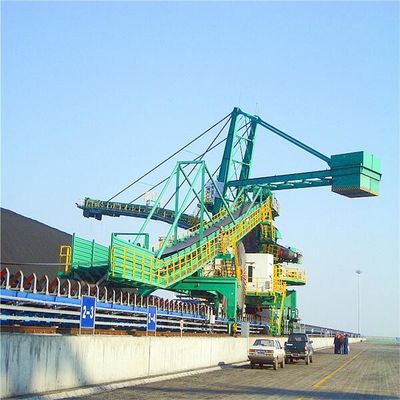

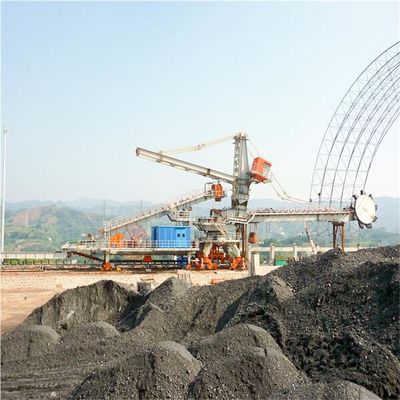

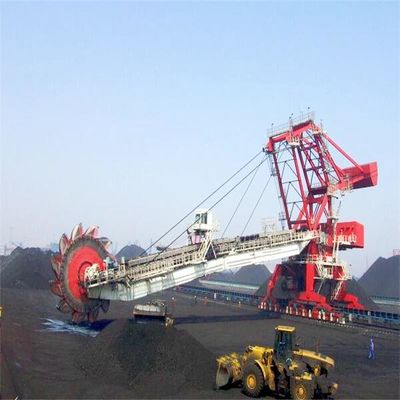

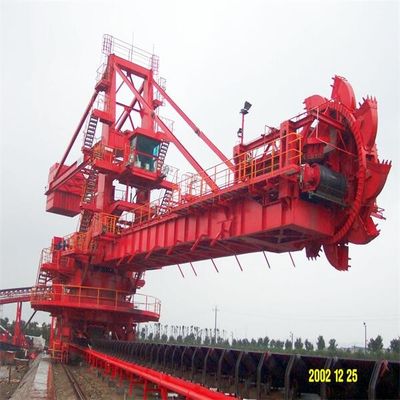

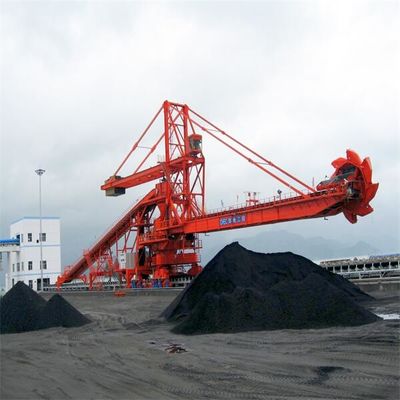

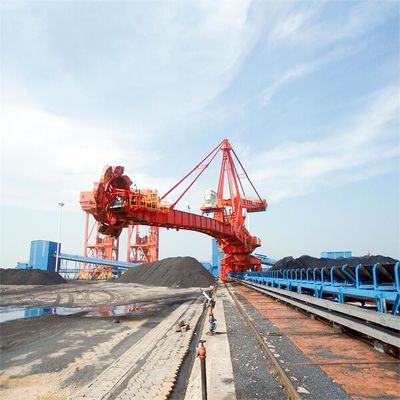

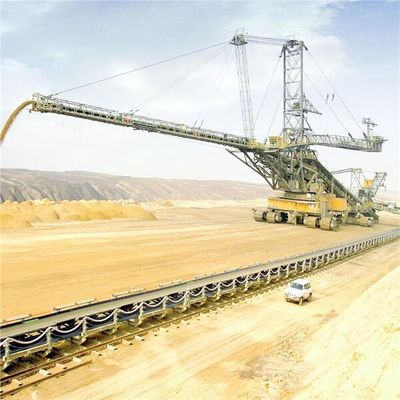

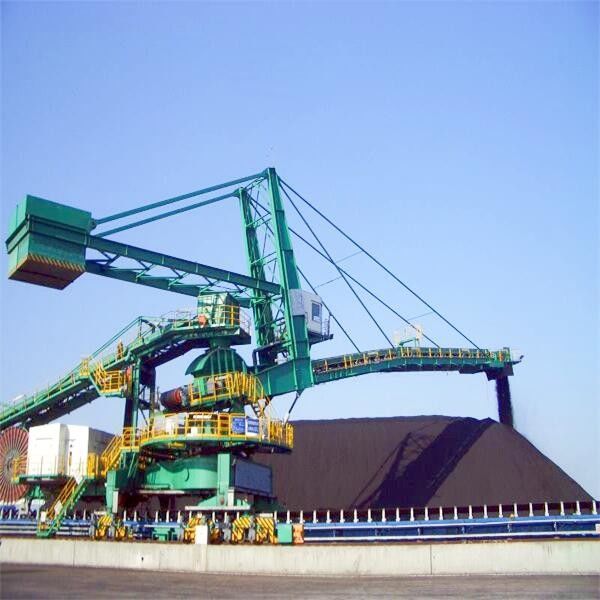

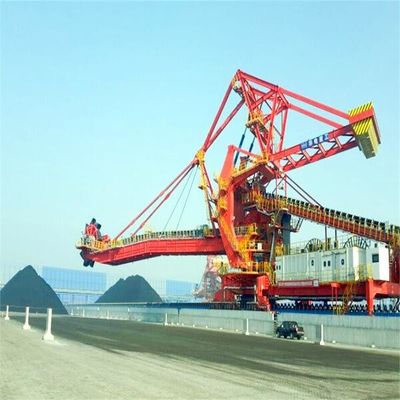

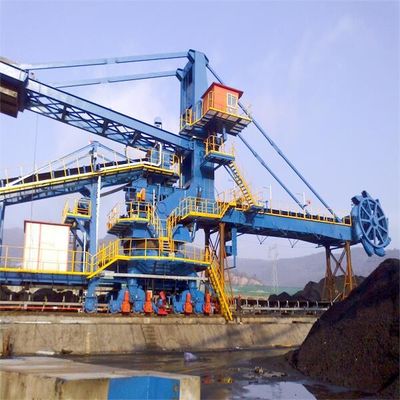

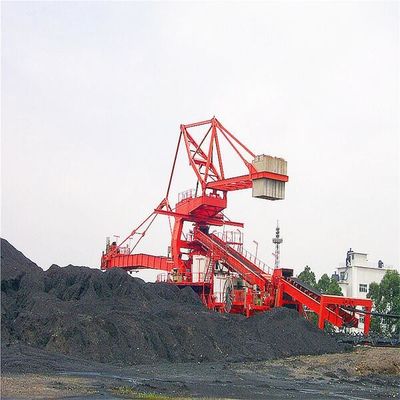

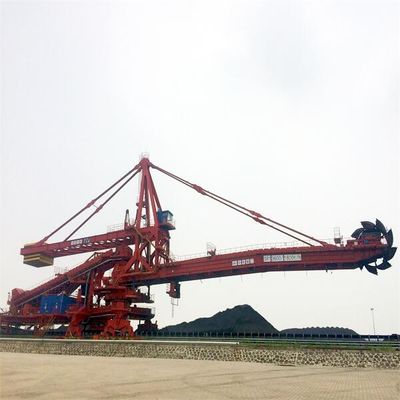

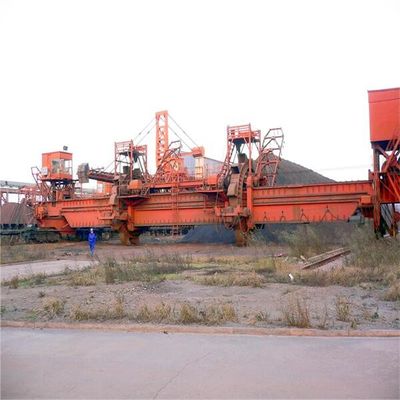

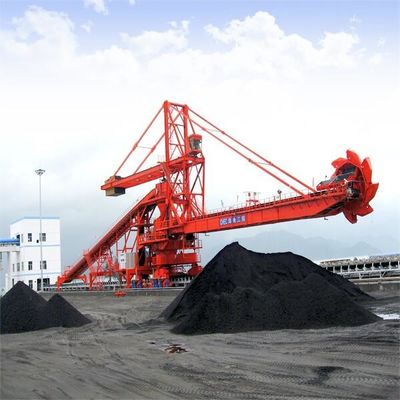

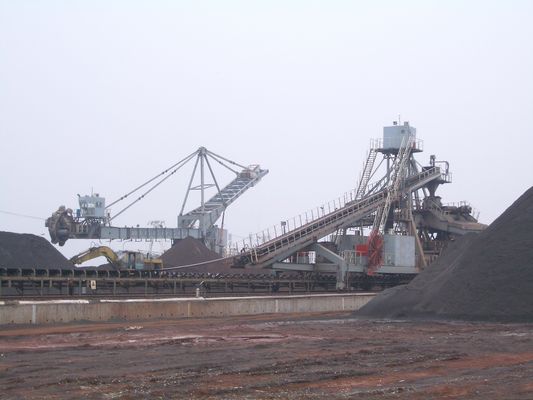

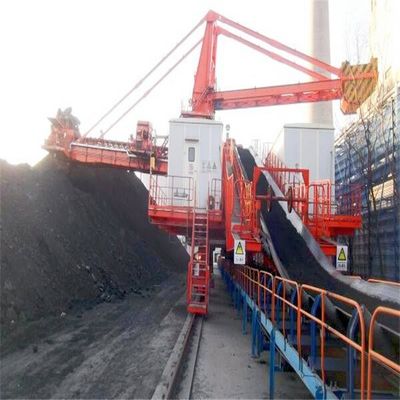

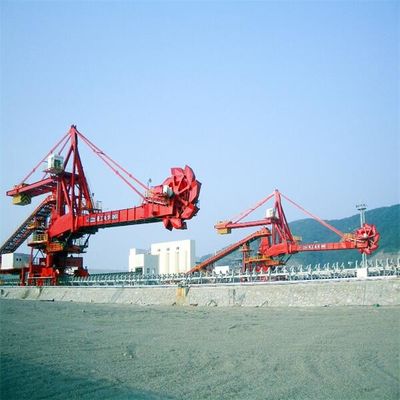

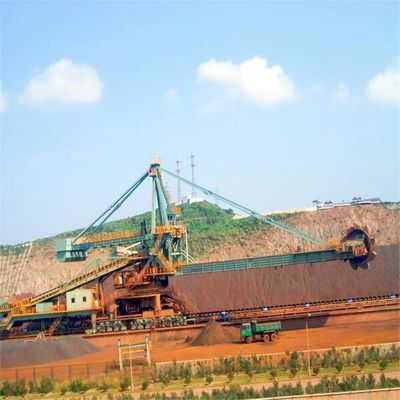

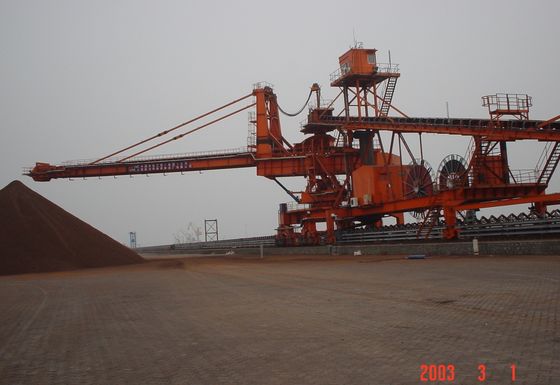

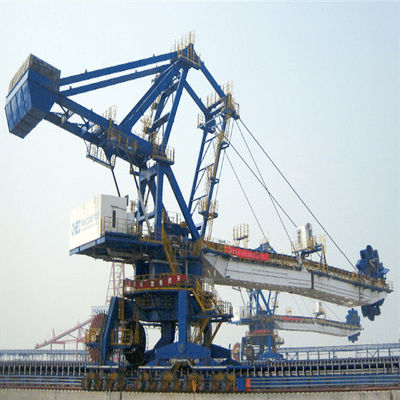

বালতি-চাকা স্ট্যাকার পুনরুদ্ধারকারী ক্রমাগত স্ট্যাকিং, পুনরুদ্ধার, মিশ্রন, এবং বাল্ক কণার সঞ্চয় এবং কাঁচামাল ব্লক করার কার্য সম্পাদন করতে পারে।এটি বৈদ্যুতিক শক্তি, ধাতুবিদ্যা, বিল্ডিং উপকরণ, রাসায়নিক শিল্প, বন্দর, কয়লা, শস্য এবং অন্যান্য শিল্পের উপাদান স্টোরেজ এবং পরিবহন ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।এটি বড় এবং মাঝারি আকারের শিল্প উদ্যোগে সাধারণ সরঞ্জাম।

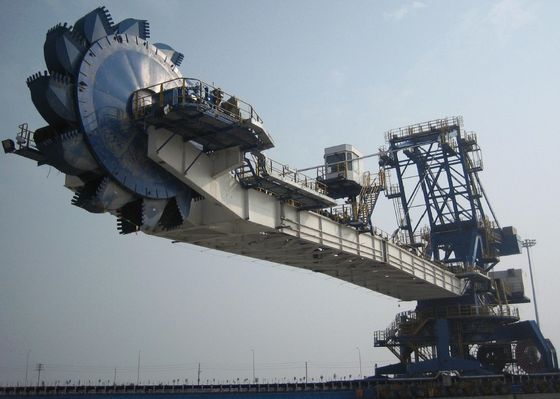

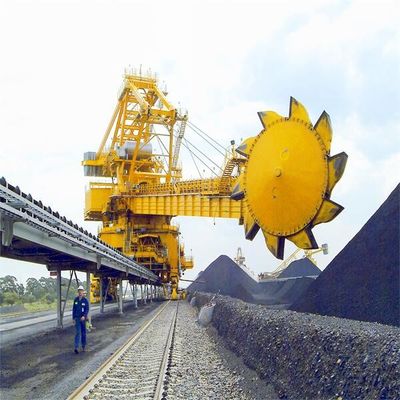

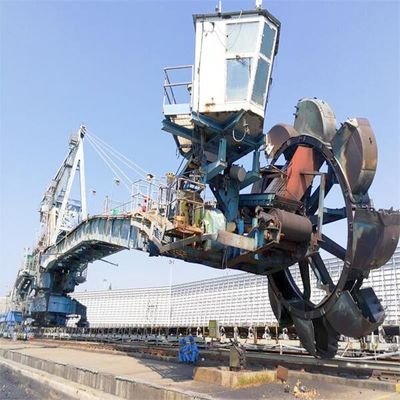

বাকেট-হুইল স্ট্যাকার রিক্লেইমার মূলত বালতি চাকা, স্লিউইং, বুম রেইজিং, ওয়াকিং, ক্যান্টিলিভার বেল্ট কনভেয়র এবং মেটাল স্ট্রাকচার, টেইল কার, অক্জিলিয়ারী স্ট্রাকচার, সেন্ট্রাল হপার, স্প্রে ডাস্ট সাপ্রেশন সিস্টেম, লুব্রিকেশন সিস্টেম, ইলেকট্রিকাল সিস্টেম, পাওয়ার সাপ্লাই ডিভাইসের সমন্বয়ে গঠিত। , এবং তাই।

টেইল কার স্ট্রাকচার (ফিক্সড সিঙ্গেল টেইল কার, সেমি লাইং টেইল কার, ফুল লাইং টেইল কার, ক্রস টেইল কার, ডবল টেইল কার ইত্যাদি) সামঞ্জস্য করে, বাকেট হুইল স্ট্যাকার রিক্লেইমার অনেকগুলি ফাংশন উপলব্ধি করতে পারে, যেমন স্ট্যাকিং, পুনরুদ্ধার করার মাধ্যমে , বিভিন্ন কাজের অবস্থার প্রয়োজনীয়তা পূরণের জন্য, ফিরে আসা, shunting, মাধ্যমে এবং তাই পুনরুদ্ধার.

2পুরো মেশিনের কাঠামোগত ফর্ম

মাঝারি এবং ছোট বালতি চাকা মেশিন সামগ্রিক ব্যালেন্স ফর্ম গ্রহণ করে, কিছু চলমান কব্জা পয়েন্ট এবং একটি কম ব্যর্থতার হার সহ।সুপারস্ট্রাকচারের কেন্দ্রীয় কব্জা আসনটি তৈলাক্তকরণ-মুক্ত জয়েন্ট বিয়ারিং দিয়ে সজ্জিত, কম রক্ষণাবেক্ষণের কাজের চাপ সহ।বড় বালতি চাকা মেশিনের জন্য, চলমান ভারসাম্যের ধরনটি বেশিরভাগই গৃহীত হয়, প্রধানত বিবেচনা করে যে ক্যান্টিলিভার ফ্রেমের পিচিং কোণটি ছোট এবং মাধ্যাকর্ষণ কেন্দ্রের পরিবর্তনটি সুপারস্ট্রাকচারের তুলনায় ছোট।

বৈশিষ্ট্য

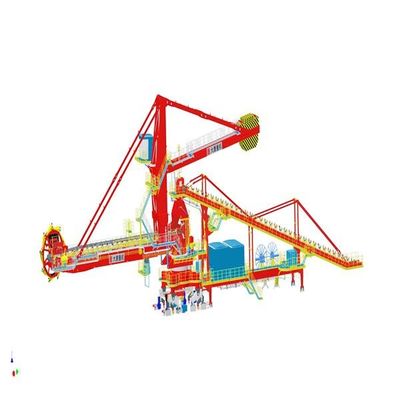

GA (স্থির স্প্লিট টেইল কার)

GA (ফুল ফাংশন টেইল কার)

3. প্রধান কাঠামোগত বৈশিষ্ট্য এবং ভূমিকা

1) ক্রেন ভ্রমণ প্রক্রিয়া এবং দরজা আসন ফ্রেম

(1) পোর্টাল ফ্রেমটি পোর্টাল ফ্রেমের স্থির কাঠামো বজায় রাখতে এবং দীর্ঘ-দূরত্বের ওয়াকিং ট্র্যাক ফাউন্ডেশনের উচ্চতা বিচ্যুতির সাথে খাপ খাইয়ে নেওয়ার জন্য একটি তিনটি ফুলক্রাম চার-লেগ কাঠামো গ্রহণ করে।

(2) মোটর, রিডুসার এবং ব্রেক এর থ্রি-ইন-ওয়ান ড্রাইভিং মেকানিজম গৃহীত হয়।রিডুসার এবং হুইল শ্যাফ্ট স্যুট টাইপের, কমপ্যাক্ট স্ট্রাকচার এবং সুবিধাজনক বিচ্ছিন্নকরণ এবং সমাবেশ সহ।একক চাকা বা ডাবল হুইল ড্রাইভ, সম্পূর্ণ সিল করা, উচ্চ ধুলো পরিবেশের জন্য উপযুক্ত, রক্ষণাবেক্ষণ এবং মেরামত সহজ এবং সুবিধাজনক করে তোলে।

(3) দুই ধরনের চলমান গতি আছে, যেমন স্বাভাবিক কাজ চালানোর গতি এবং অ-কাজহীন শান্টিং উচ্চ-গতির চলমান গতি।এসি ভেরিয়েবল ফ্রিকোয়েন্সি স্পিড রেগুলেশন গৃহীত হয় যাতে ইকুইপমেন্ট শুরু এবং থামার প্রভাব এড়াতে হয়।

(4) ভ্রমণকারী ট্রলির ফ্রেমটি প্রতিটি চাকার চাকার চাপ সমান করতে ব্যালেন্স বিম ডিভাইসটি গ্রহণ করে।ট্র্যাভেলিং ট্রলি এবং ব্যালেন্স বিম হল বিভক্ত প্যাকেজ স্ট্রাকচার, এবং হুইলসেট এবং ট্র্যাভেলিং ট্রলিও বিভক্ত প্যাকেজ স্ট্রাকচার, যা আলাদা করা, সমাবেশ এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।

(5) রেল ক্ল্যাম্প এবং উইন্ডপ্রুফ অ্যাঙ্করিং ডিভাইসগুলি গ্যান্ট্রির নীচে জোড়ায় সেট করা আছে।বাফার স্টপ, চলমান সীমা সুইচ বাম্পার, এবং সীমা সুইচগুলি ট্র্যাকের উভয় প্রান্তে সেট করা আছে যাতে পুনরুদ্ধারকারীকে লাইনচ্যুত হওয়া থেকে রক্ষা করা যায়।ট্র্যাক এলাকা পরিষ্কার করার জন্য ব্যালেন্স ফ্রেমটি একটি ট্র্যাক ক্লিনার দিয়ে সজ্জিত।ঝাড়ুদার এবং রেল পৃষ্ঠের মধ্যে ক্লিয়ারেন্স সামঞ্জস্যযোগ্য।

পুনরুদ্ধারকারী এবং বাম্পারের মধ্যে সংঘর্ষের গতিশক্তি শোষণ করতে ব্যালেন্স ফ্রেমের শেষে একটি বাফার সেট করা হয়।

ট্রাভেলিং পজিশন ডিটেক্টর সেট করা হবে এবং ক্যাবে প্রদর্শিত হবে।

একটি লাল ফ্ল্যাশ বাতি এবং দুটি বাজার প্রতিটি দরজার পায়ে সেট করা আছে যাতে হাঁটার সময় শ্রবণযোগ্য এবং চাক্ষুষ অ্যালার্ম দেওয়া হয়।

ড্রাইভের প্রতিটি গ্রুপ একটি ব্রেক রিলিজ সুইচ দিয়ে সজ্জিত করা হয়।সমস্ত ট্র্যাভেলিং ব্রেক চালু থাকলেই ট্র্যাভেলিং মোটর চালু করা যায়, তাই নিশ্চিত করা হয় যে মোটরটি সিঙ্ক্রোনাসভাবে শুরু করা যেতে পারে।

(6) নিরাপত্তা ইন্টারলক নিয়ন্ত্রণ

উচ্চ গতিতে ভ্রমণ করার সময়, ড্রাইভিং ডিভাইস বুম অবস্থানের সাথে ইন্টারলক করা হয়।শুধুমাত্র যখন বুম নিরাপদ উচ্চতা এবং নিরাপদ কোণের মধ্যে থাকে তখন এটি উচ্চ গতিতে চলতে পারে।

ড্রাইভ নোঙ্গর সঙ্গে interlocked হয়.

ড্রাইভিং ডিভাইসটি একটি চাকা ক্ল্যাম্প এবং রেল ক্ল্যাম্পের সাথে ইন্টারলক করা হয়।

ড্রাইভিং ডিভাইসটি তারের কয়েলিং ডিভাইসের সাথে ইন্টারলক করা হয়।

তিনটি ফুলক্রা চার পায়ের পোর্টাল ফ্রেম
