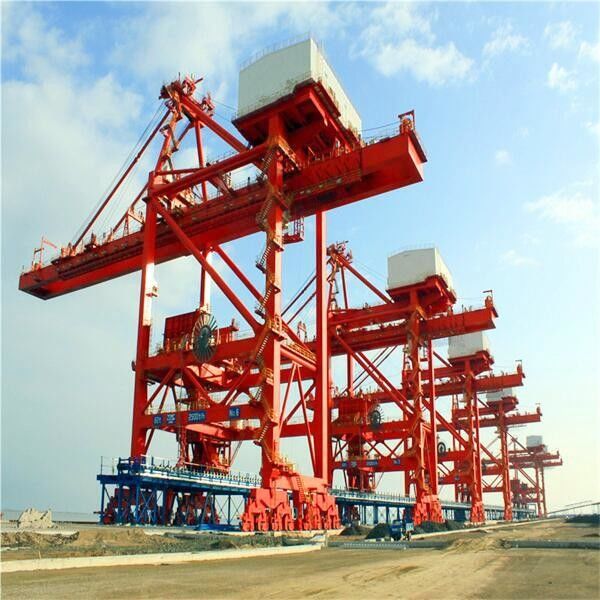

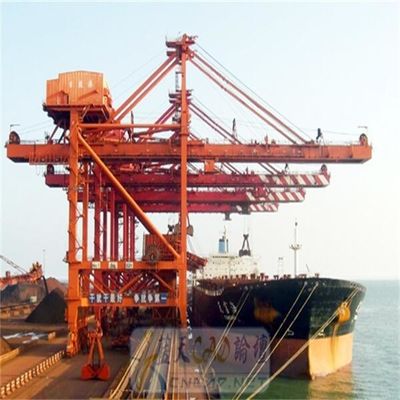

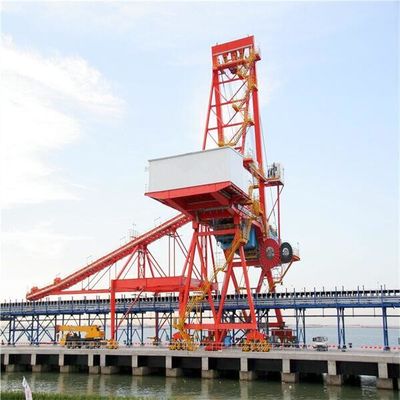

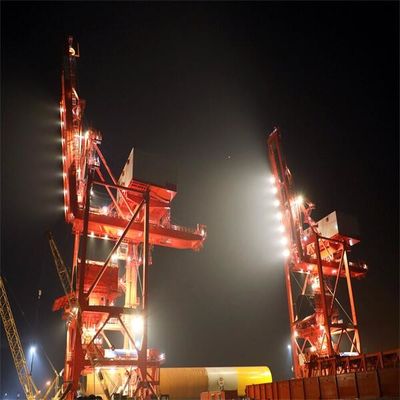

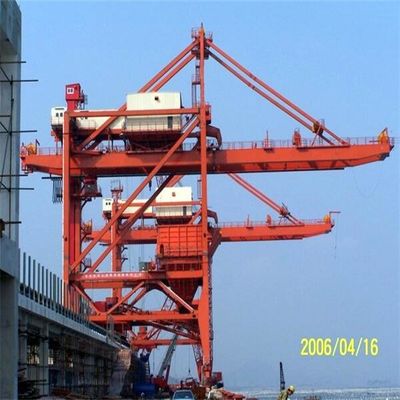

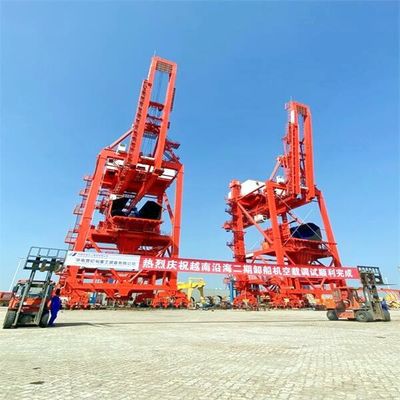

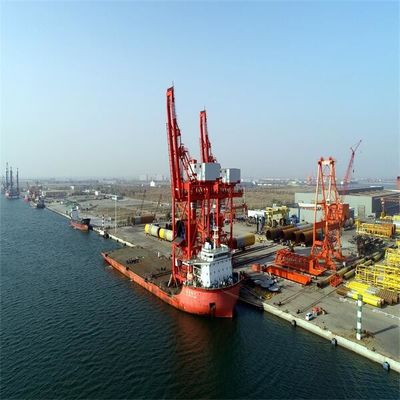

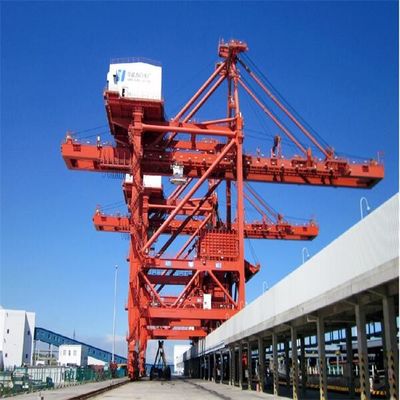

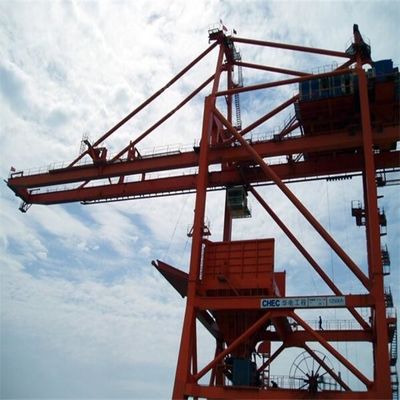

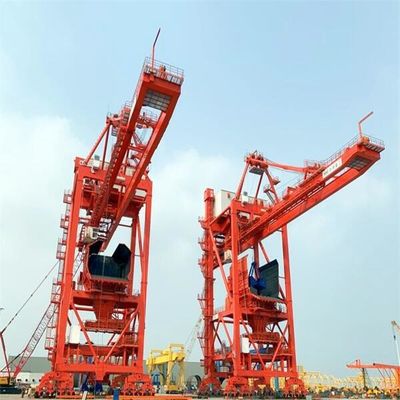

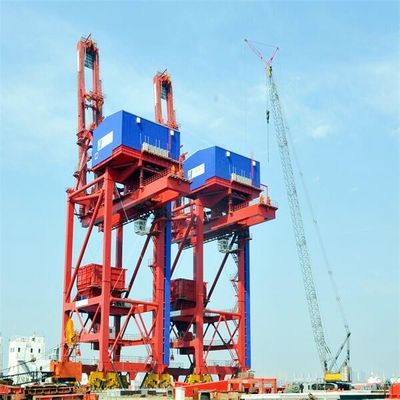

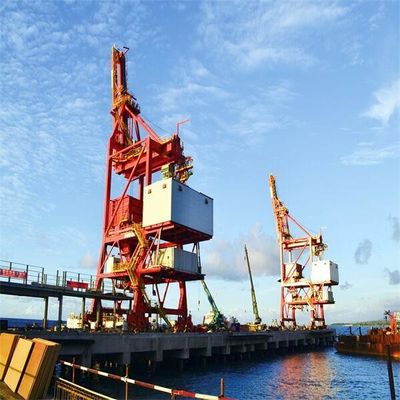

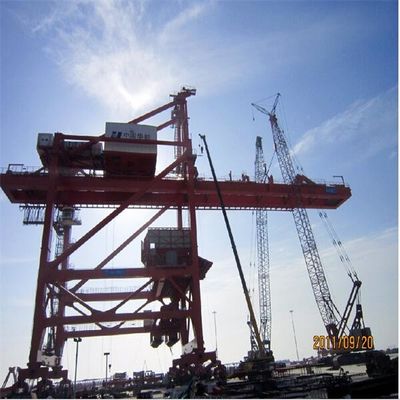

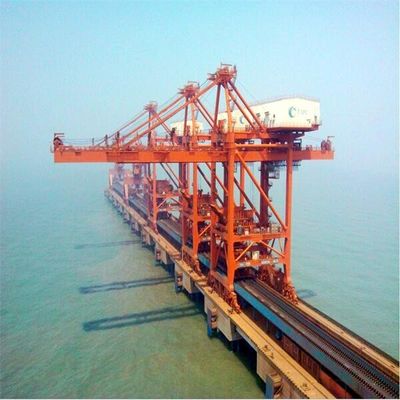

বাল্ক উপকরণ হ্যান্ডলিং জন্য কার্যকর ক্রমাগত দখল টাইপ জাহাজ আনলোডার খরচ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | SSI |
| সাক্ষ্যদান: | manufacture certificate |
| মডেল নম্বার: | কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | ঘ |
|---|---|
| মূল্য: | US $1,500,000-5,000,000/ Set |
| প্যাকেজিং বিবরণ: | কাঠের কেস বা খালি |
| ডেলিভারি সময়: | অগ্রিম পেমেন্ট পাওয়ার 6 মাস পরে |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | 20 সেট / বছর |
|
বিস্তারিত তথ্য |
|||
| উপাদান হ্যান্ডলিং: | কয়লা লোহা আকরিক | পেইন্টিং: | হেম্পেল |
|---|---|---|---|
| রঙ: | কমলা | ক্ষমতা: | 1000 t/h |
| চরিত্র: | একটানা | পণ্য: | জাহাজ আনলোডার |
| price: | low cost | সুবিধা: | কম রক্ষণাবেক্ষণ |
| লক্ষণীয় করা: | গ্র্যাব টাইপ মেকানিক্যাল শিপ আনলোডার,বাল্ক ম্যাটেরিয়ালস হ্যান্ডলিং ভেসেল গ্র্যাব আনলোডার,ক্রমাগত গ্র্যাব টাইপ আনলোডার |
||
পণ্যের বর্ণনা
ধরন ধরন জাহাজ আনলোডার খরচ কার্যকর ক্রমাগত জাহাজ আনলোডার বাল্ক উপাদান হ্যান্ডলিং জাহাজ আনলোডার
যান্ত্রিক (বৈদ্যুতিক) ডিফারেনশিয়াল ব্রিজ-টাইপ শিপ আনলোডার হল একটি কার্যকর, নির্ভরযোগ্য এবং উচ্চ কর্মক্ষমতা আনলোডিং যন্ত্রপাতিগুলির একটি স্যুট যা বন্দর এবং টার্মিনাল ব্যবসায় শুষ্ক বাল্ক কার্গো পরিচালনার জন্য কাস্টমাইজ করা হয়।
যান্ত্রিক (বৈদ্যুতিক) ডিফারেনশিয়াল ব্রিজ-টাইপ শিপ আনলোডার আজ সবচেয়ে উন্নত এবং ব্যাপকভাবে ব্যবহৃত হয়।এর উত্তোলন ব্যবস্থা, খোলার ব্যবস্থা এবং অঙ্কন পদ্ধতি চারটি ড্রাম দ্বারা নিয়ন্ত্রিত হয়।এটি বিশেষভাবে পেশাদার বাল্ক হ্যান্ডলিং সমাধানগুলিতে বিশেষীকরণের জন্য ডিজাইন করা হয়েছিল যা অত্যন্ত উচ্চ স্তরের কর্মক্ষমতা প্রদান করে।
ট্রাভেলিং মেকানিজমের ড্রাইভিং পদ্ধতি হল মাল্টি ড্রাইভ।ট্রাভেলিং মেকানিজম ড্রাইভিং ডিভাইস, ট্রাভেলিং সাপোর্ট ডিভাইস এবং নিরাপত্তা সুরক্ষা ডিভাইস নিয়ে গঠিত।ট্র্যাভেলিং সাপোর্ট ডিভাইসটি ব্যালেন্স বিম সহ চাকা গ্রুপকে গ্রহণ করে, চাকাটি ডবল হুইল প্রান্ত সহ রোলিং বিয়ারিং চাকা গ্রহণ করে এবং চাকার চাকার সংখ্যা মোট চাকার সংখ্যার 50% এর কম হবে না।
ড্রাইভিং ইউনিটের বেশিরভাগই একের মধ্যে তিনটি রিডুসার, যেগুলিকে রিডুসার, ব্রেক এবং মোটর দ্বারাও কাপলিং এর মাধ্যমে একত্রিত করা যায়।
সমস্ত জাহাজ আনলোডারগুলি আমাদের ক্লায়েন্টের প্রযুক্তিগত বৈশিষ্ট্য এবং অ্যাপ্লিকেশনগুলির উপর ভিত্তি করে ডিজাইন করা হয়েছে, তাই প্রকল্প প্রস্তাবের পর্যায়ের আগে প্রযুক্তিগত আলোচনা সভা অপরিহার্য।
| মডেল | স্ব-চালিত ট্রলি | প্রধান এবং অক্জিলিয়ারী ট্রলি | যান্ত্রিক পার্থক্য | বৈদ্যুতিক পার্থক্য |
| ওজন(%) | 100% | 80% | 60~65% | ৬০% |
| স্থিতিশীলতা | 1.4 | 1.5 | 1.7~1.8 | 1.7~1.8 |
| তারের দড়িদৈর্ঘ্য | 1 | 6 | 2.5 | 2.5 |
| শক্তি খরচ | 1 | 2.5 | 1.1 | 1.2 |
| অপারেটিং খরচ(%) | 100% | 95% | 90% | 90% |
| ত্রুটি এবং রক্ষণাবেক্ষণ | ভাঙ্গন হার উচ্চ এবং কঠিন প্রতি বজায় রাখা | ভাঙ্গন হার কম এবং বজায় রাখা সহজ কিন্তু তারের দড়ি সিস্টেম জটিল | তারের দড়ি সিস্টেম সহজ, পরিবর্তন করা সহজ গিয়ার রিডিউসার নির্দিষ্ট নকশা,বজায় রাখা এবং পরিবর্তন করা কঠিন | তারের দড়ি সিস্টেম সহজ,গিয়ার রিডুসার স্ট্যান্ডার্ড,বজায় রাখা সহজ,বৈদ্যুতিক ব্যবস্থা জটিল |
| মৌলিক এবং সুবিধার খরচ (%) | 100% | 95% | ৮৫% | ৮৫% |
| মডেল | যান্ত্রিক পার্থক্য | বৈদ্যুতিক পার্থক্য |
| ওজন (টি) | 1100 | 1050 |
|
রেল দূরত্ব(মি) চাকার দূরত্ব(মি) |
18~28 18 |
18~28 18 |
|
চাকার সংখ্যা চাকার চাপ T ড্রাইভার KW |
40 50 7.5*10 |
40 50 7.5*10 |
| Luffing প্রক্রিয়া KW | 90~110 | 90~110 |
| চার ড্রাম মেকানিজম KW |
2X500KW শুরু করুন চলছে315KW |
4*400 |
ব্রিজ-টাইপ গ্র্যাব শিপ আনলোডারের প্রধান কাঠামো
ব্রিজ-টাইপ গ্র্যাব শিপ আনলোডারের প্রক্রিয়া
1. ট্রাভেলিং মেকানিজম
ট্রাভেলিং মেকানিজমের ড্রাইভিং পদ্ধতি হল মাল্টি ড্রাইভ।ট্রাভেলিং মেকানিজম ড্রাইভিং ডিভাইস, ট্রাভেলিং সাপোর্ট ডিভাইস এবং নিরাপত্তা সুরক্ষা ডিভাইস নিয়ে গঠিত।ট্র্যাভেলিং সাপোর্ট ডিভাইসটি ব্যালেন্স বিম সহ চাকা গ্রুপকে গ্রহণ করে, চাকাটি ডবল হুইল প্রান্ত সহ রোলিং বিয়ারিং চাকা গ্রহণ করে এবং চাকার চাকার সংখ্যা মোট চাকার সংখ্যার 50% এর কম হবে না।
ড্রাইভিং ইউনিটের বেশিরভাগই একের মধ্যে তিনটি রিডুসার, যেগুলিকে রিডুসার, ব্রেক এবং মোটর দ্বারাও কাপলিং এর মাধ্যমে একত্রিত করা যায়।
2. সেতু-টাইপ জাহাজ আনলোডার প্রধান কাঠামো
জাহাজ আনলোডারের প্রধান ইস্পাত কাঠামোর সংযোগটি কঠোর সংযোগ গ্রহণ করে এবং পুরো মেশিনের অনমনীয়তা যথেষ্ট শক্তিশালী।
রোলিং টি-সেকশন ইস্পাত জাহাজ আনলোডারের সামনে এবং পিছনের গার্ডার এবং ফিলেট ওয়েল্ড ছাড়াই ট্রলি রেল রশ্মির জন্য গৃহীত হয়, ট্রলির চাকাগুলিকে পিছনে ঘুরিয়ে দেওয়ার সময় ওয়েল্ডের ক্লান্তি ক্র্যাকিং এড়াতে।
3. ফড়িং সিস্টেম
জাহাজ আনলোডারের হপার আনলোডিং সিস্টেমটি কয়লা হপার, ফিডার, ফর্ক হপার, কয়লা স্প্রেডিং ব্যাফেল, উইন্ডশীল্ড, দ্বিমুখী চুট এবং বাফার বন্ধনী দ্বারা গঠিত।
4. বালতি উত্তোলন প্রক্রিয়া (যান্ত্রিক ডিফারেনশিয়াল চারটি ড্রাম) দখল করুন
যান্ত্রিক ডিফারেনশিয়াল গ্র্যাব শিপ আনলোডার ট্রলির ভ্রমণ একটি কাপলিং এর মাধ্যমে দুটি ডিফারেনশিয়াল রিডুসারকে সংযুক্ত করতে একটি ড্রাইভিং মোটরের উপর নির্ভর করে।গিয়ারবক্সের ডিফারেনশিয়াল ট্রান্সফর্মেশনের মাধ্যমে, গ্র্যাব লিফটিং ট্রলির ট্রান্সভার্স মুভমেন্টে রূপান্তরিত হয়।
5. গ্র্যাব বালতি (তারের দড়ি রিভিং সিস্টেম)
6. লাফিং প্রক্রিয়া
ব্রিজ-টাইপ গ্র্যাব শিপ আনলোডারের লাফিং মেকানিজম মোটর, ব্রেক, রিডুসার, ড্রাম এবং সেফটি ব্রেক নিয়ে গঠিত।
7. লফিং প্রক্রিয়ার তারের দড়ি রিভিং সিস্টেম
8. Cantilever নিরাপত্তা হুক ডিভাইস
যখন জাহাজ আনলোডারের ক্যান্টিলিভারটি 80 ° এ লুফিং হয়, তখন সেফটি হুক ডিভাইসটি ক্যান্টিলিভারটি ঝুলিয়ে রাখতে এবং একই সময়ে স্টিলের তারের দড়িটি আলগা করতে ব্যবহৃত হয়।নিরাপত্তা হুক সাধারণত হাইড্রোলিক সিলিন্ডার বা ইলেক্ট্রো-হাইড্রোলিক অ্যাকুয়েটর দ্বারা চালিত হয়।
9. তারের দড়ি সাপোর্ট ট্রলি এর তারের দড়ি রিভিং সিস্টেম
উত্পাদন প্রক্রিয়ার ওভারভিউ
