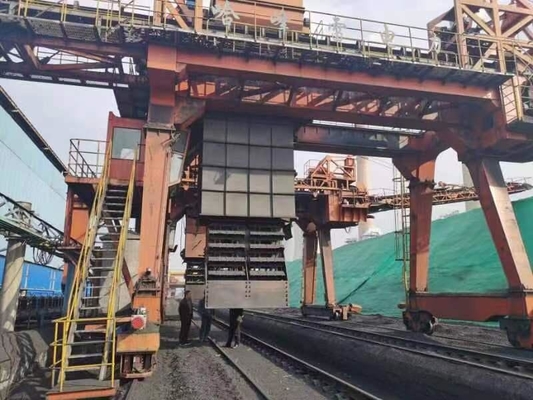

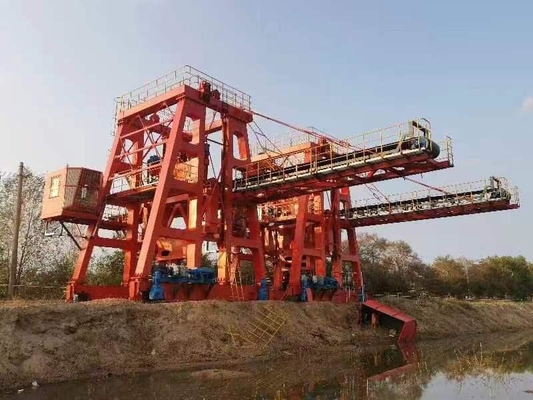

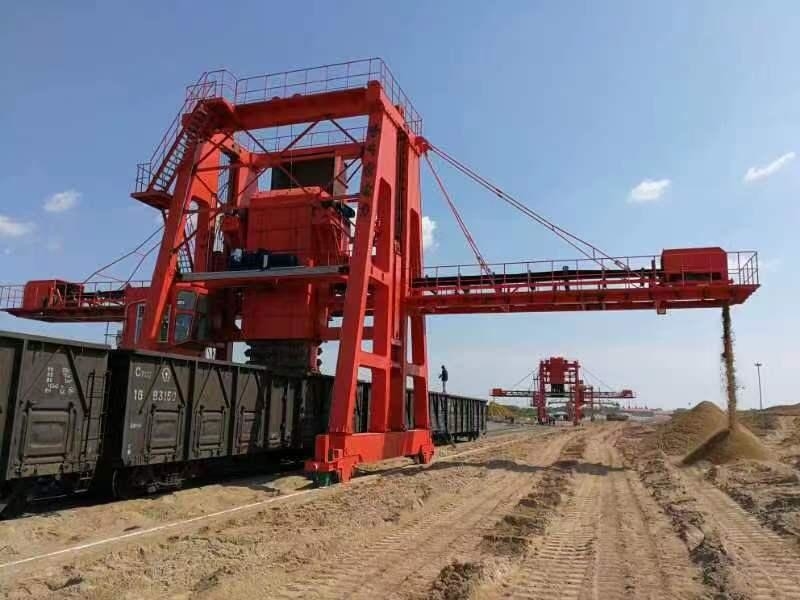

পাওয়ার কোম্পানি বাল্ক কার্গো হ্যান্ডলিং সরঞ্জাম চুনাপাথর চেইন বালতি আনলোডার

পণ্যের বর্ণনা

পাওয়ার কোম্পানি চুনাপাথর চেইন বালতি আনলোডারআমি

1। পরিচিতি

টিপিং বাকেট মেকানিজম হল একটি ডাবল সারি, সিঙ্গেল ড্রাইভ চেইন বাকেট মেকানিজম এবং চেইন হল একটি মিলিটারি ট্যাঙ্ক চেইন যার পিচ 203 মিমি।বালতি বডি পরিধান-প্রতিরোধী উপাদান nm400 দিয়ে তৈরি, এবং আসল ইস্পাত গুণমান পরিদর্শন প্রতিবেদনটি পণ্যের সাথে সরবরাহ করা হবে।চেইন বালতি প্রক্রিয়াটির পিছনের প্লেটটি ইনস্টল করা হয়েছে এবং নীচের অংশটি একটি স্ক্র্যাপার পরিষ্কারের ডিভাইস দিয়ে সজ্জিত।স্ক্র্যাপারটি 30 মিমি পুরু এবং 800 মিমি চওড়া এবং উভয় পাশে "s" প্লেটের সাথে সংযুক্ত।কার্টের দ্রুত অপারেশনের মাধ্যমে, কার্টটি পরিষ্কার করা যেতে পারে এবং ছুরি-কানা কার্টটিকে আঁচড় থেকে রক্ষা করা যেতে পারে।পরিষ্কারের হার 99% এর বেশি।নিশ্চিত করুন যে ট্রাঙ্কে অবশিষ্ট পরিমাণ 1 টনের কম।চেইন বাকেটের উত্তোলন উচ্চতা বর্তমান 60t/70t স্ট্যান্ডার্ড ওয়াগন অনুযায়ী ডিজাইন করা হয়েছে এবং স্ট্যাটিক অবস্থান পুরো ট্রেন ওয়াগনের উত্তরণকে প্রভাবিত করবে না।

লাফিং উইঞ্চ মেকানিজম

লাফিং উইঞ্চ মেকানিজমের গঠন এবং বিন্যাস।উইঞ্চ মাঝখানে অবস্থিত।নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করতে ভিডিও পর্যবেক্ষণ, এবং অংশ নির্বাচন এবং গণনা GB/t3811-এর প্রাসঙ্গিক ধারাগুলি মেনে চলে।

লফিং মেকানিজম একটি মোটর, ডিস্ক বা চাকা ব্রেক, কাপলিং, হার্ড টুথ রিডুসার, ড্রাম ডিভাইস, উপরের পুলি ডিভাইস ইত্যাদির সমন্বয়ে গঠিত। সিঙ্গেল মোটর, সিঙ্গেল রিডুসার, সিঙ্গেল ড্রাম এবং ডাবল ব্রেক এর গঠন প্রকার গৃহীত হয়।

চরম অবস্থানে উত্তোলন এবং নিচু উভয়ের সীমা রয়েছে।

ড্রামটি Q345B দিয়ে তৈরি, ঢালাই এবং গঠিত, এবং একটি ছোট খাদ কাঠামো রয়েছে।যখন ড্রামটি বিভাগগুলিতে ঢালাই করা হয়, তখন পরিধিযুক্ত বাট ওয়েল্ডটি 100% অতিস্বনক ত্রুটি সনাক্তকরণের বিষয় হবে।চাপ দূর করতে ঢালাইয়ের পরে তাপ চিকিত্সা করা হবে।স্টাব খাদ জন্য NDT.

চেইন বালতিটি সীমিত অবস্থানে নামিয়ে আনার সময় ড্রামে স্টিলের তারের দড়ির কমপক্ষে 2.5টি বাঁক থাকতে হবে।ইস্পাত তারের দড়ির জন্য ক্ল্যাম্পটি ড্রামের পাশে চারটির কম নয়।

ফিক্সড কপিকল ডিভাইস বাঁধাই কপিকল গ্রহণ করে, যা রক্ষণাবেক্ষণের স্থান বজায় রেখে ট্রলি ফ্রেমের উপরের সমতলে স্থাপন করা হয়।কপিকল এবং ড্রাম দড়ি খাঁজ ব্যাসের তারের দড়ি ব্যাসের অনুপাত ক্রেন ডিজাইন কোডের প্রয়োজনীয়তা পূরণ করবে।

2. চেইন বালতি চুনাপাথর আনলোডার স্পেসিফিকেশন

কাজের দায়িত্ব: 3 শিফট ভারী-শুল্ক, প্রতি বছর 365 দিন

আনলোড ক্ষমতা: 350t/ঘ

রেল দূরত্ব: 6000 মিমি

পাওয়ার সাপ্লাই: ক্যাবল রিল (পাওয়ার), 200 এর কম

শক্তি: 380-400V

ফ্রিকোয়েন্সি: 50Hz

আনলোড করার হার: ≥95%

খরচ শক্তি: 145KW

3. অন্যান্য পরামিতি

3.1 ট্রাভেলিং মেকানসিম: 8 চাকা এবং 4 ড্রাইভার।

মোটর মডেল: YX3-132

শক্তি: 7.5KW × 4

গতি: 1450r/মিনিট

VFD এর শক্তি: ভারী-শুল্ক 30KW (Seimens/ABB)

গিয়ার রিডুসার মডেল: অনমনীয় দাঁত রিডুসার সিরিজ (ফ্লেন্ডার/SEW)

ভ্রমণের গতি: 1.9 ~ 20 মি/মিনিট (ভিএফডি)

চাকার ডায়া: Φ630 মিমি

চাকার সংখ্যা: 8

সর্বোচ্চ চাকা চাপ: 15t

রেল দূরত্ব: 6000 মিমি

3.2।বালতি লিফট

মোটর মডেল: YZ225M-

শক্তি: 30KW × 2台

অনমনীয় দাঁত রিডুসার মডেল: ZQA500-3/4-15.75(SEW/Flender)

অনুপাত: 15.75

গতি (চেইন গতি): 95.7 মি/মিনিট

বালতির আয়তন: 43L

বালতির প্রস্থ: 1100 মিমি

চেইনের ধরন: দুই-সারি সামরিক ট্যাংক চেইন

পিচ T203 মিমি

কাজের দায়িত্ব: ভারী দায়িত্ব

3.3 লুফিং উইঞ্চ

মোটর মডেল: YZ225M-8

শক্তি: 22KW

গতি: 750r/মিনিট

গিয়ার রিডিউসার প্রকার: ZQA650-48.57-8

অনুপাত: 48.57

উইঞ্চের গতি: V=2.37 মি/মিনিট

3.4, বেল্ট পরিবাহক ক্যান্টিলিভারে লাগানো

বেল্ট পরিবাহক: স্রাব করার এক উপায়,

ট্রান্সমিশন ডিভাইস: YDΦ630-1000-2.5

শক্তি: 15KW

বাঁক পুলি: Φ500

গতি: V=3.15m/s

প্রস্থ: B = 1000 মিমি

বহন ক্ষমতা: Q=800t/h

বেল্ট পরিবাহক ক্লিনার: ফলকটি পলিউরেথেন দিয়ে তৈরি

প্রধান প্রযুক্তিগত তারিখের টেবিল
