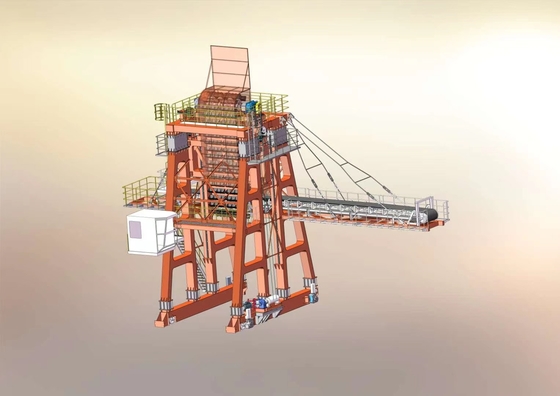

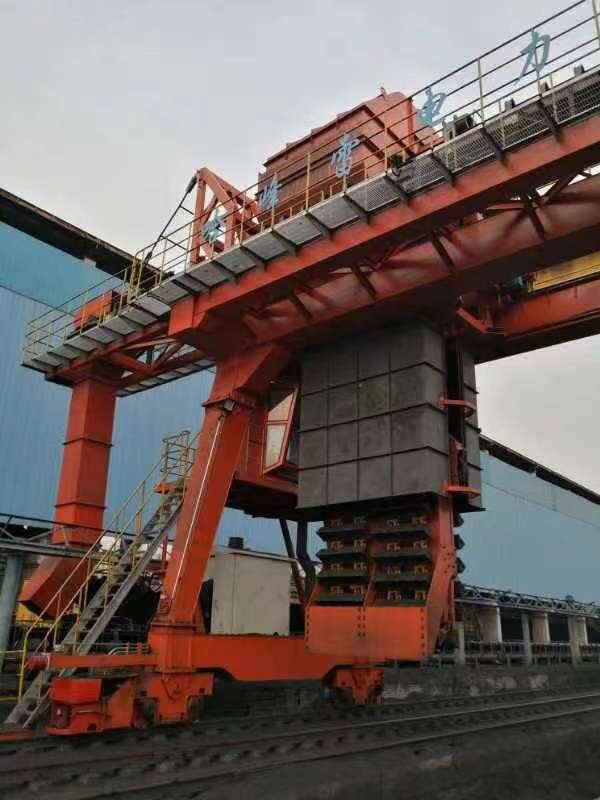

কয়লা চালিত পাওয়ার কোম্পানির জন্য ওয়াগন চেইন বাকেট আনলোডার

পণ্যের বর্ণনা

কয়লা চালিত বিদ্যুৎ কোম্পানির জন্য কয়লা আনলোড করার জন্য ওয়াগন আনলোডিং চেইন বাকেট আনলোডারআমি

1। পরিচিতি

সম্পূর্ণরূপে আবদ্ধ বাক্স গঠন গৃহীত হয়.ইস্পাত কাঠামো Q345B দিয়ে তৈরি।ভ্রমণ কাঠামো একটি স্যুট টাইপ থ্রি ইন ওয়ান রিডুসার, চার সেট ট্রলি টাইপ এবং আটটি ভ্রমণ চাকা গ্রহণ করে।ভ্রমণের জন্য ভিএফডি ড্রাইভিং সিস্টেম সহ 630 মিমি ব্যাসের চাকা।একটি VFD স্থিরভাবে ভ্রমণ করতে চার সেট মোটর নিয়ন্ত্রণ করে।

চেইন বালতি প্রক্রিয়াটি একটি লকিং ডিভাইস এবং ইন্টারলক সুরক্ষা ডিভাইসের সাথে সরবরাহ করা হয়।

লকিং ডিভাইস: যখন বালতি লিফট সীমিত অবস্থানে উঠে যায়, তখন লকিং ডিভাইসটি স্বয়ংক্রিয়ভাবে সক্রিয় হতে পারে এবং টিপিং প্রক্রিয়ার ওজন হাইড্রোলিক পুশ রড প্রক্রিয়ার মাধ্যমে লকিং ডিভাইস দ্বারা বহন করা যেতে পারে, যা হতাহতের ঘটনা এবং সরঞ্জামের ক্ষতির দুর্ঘটনা রোধ করতে পারে। ব্রেক ব্যর্থতার কারণে বালতি উত্তোলন প্রক্রিয়ার স্লাইডিং দ্বারা সৃষ্ট, এবং ইস্পাত তারের দড়ির পরিষেবা জীবনও প্রসারিত করে।

ইন্টারলকিং সুরক্ষা ডিভাইস: যখন বালতি লিফটটি সীমার অবস্থানে উঠে যায়, তখন ট্র্যাফিক লাইট স্বয়ংক্রিয়ভাবে সবুজ হয়ে যায়, যা ট্রেন চালককে আনলোডার কাজ করছে কিনা এবং এটি স্টেশনে প্রবেশ করতে পারে কিনা তা সনাক্ত করতে সহায়তা করতে পারে।

চেইন বাকেট চুনাপাথর আনলোডারে অন্যান্য ইন্টারলকিং সুরক্ষাও রয়েছে, যেমন রেল ক্ল্যাম্প এবং ট্র্যাভেলিং মেকানিজমের মধ্যে ইন্টারলকিং, বেল্ট কনভেয়ার এবং টিপার মেকানিজমের মধ্যে ইন্টারলকিং, অপারেটিং রুমের দরজা এবং প্রধান পাওয়ার সাপ্লাইয়ের মধ্যে ইন্টারলকিং ( অর্থাৎ দরজা বন্ধ করা যাবে না, এবং প্রধান বিদ্যুৎ সরবরাহ করা যাবে না), যা নিশ্চিত করতে পারে যে চেইন লিফট চুনাপাথর আনলোডার সারা বছর নিরাপদ পরিবেশে কাজ করে এবং অপারেশন রেট উন্নত করে।

চেইন বাকেটের নীচে একটি বড় স্ক্র্যাপার চেইন সুরক্ষা ডিভাইস দিয়ে সজ্জিত করা হয়েছে, যা শুধুমাত্র উপকরণগুলিকে পুঙ্খানুপুঙ্খভাবে পরিষ্কার করতে পারে না কিন্তু ওয়াগনের কখনও ক্ষতি করতে পারে না।যখন চেইন বালতি কাজ করে, স্ক্র্যাপার ডিভাইসটি উপকরণগুলিকে স্ক্র্যাপ করার ভূমিকা পালন করে।স্ক্র্যাপার উপাদান 16Mn, যাতে যতটা সম্ভব উপকরণের উদ্বৃত্ত কমাতে এবং শ্রমিকদের শ্রমের তীব্রতা কমাতে।ডিসচার্জিং হার 99% এর বেশি এবং অবশিষ্ট উপাদান 1 টনের কম।

চেইন বালতি দাঁতগুলি 60Si2Mn অ্যালয় পরিধান-প্রতিরোধী প্লেট দিয়ে তৈরি, যা সাধারণ পরিধান-প্রতিরোধী প্লেটের তুলনায় 3-4 গুণ বেশি পরিষেবা জীবন বৃদ্ধি করে।

চেইন বালতি আনলোডারের বৈদ্যুতিক উপাদানগুলি হল সিমেন্স, এবিবি বা স্নাইডার পণ্য।অপারেটর ক্যাবে তাপ নিরোধক উপকরণ এবং এয়ার কন্ডিশনার (ব্র্যান্ড: গ্রী) ব্যবহার করা হয়।অপারেশন রুমে টেম্পারড গ্লাস ব্যবহার করা হয়, এবং একটি বৈদ্যুতিক ওয়াইপার পরা হয়, অপারেটর ক্যাবের পরিবেশ আরামদায়ক।

2. চেইন বালতি চুনাপাথর আনলোডার স্পেসিফিকেশন

কাজের দায়িত্ব: 3 শিফট ভারী-শুল্ক, প্রতি বছর 365 দিন

আনলোড ক্ষমতা: 350t/ঘ

রেল দূরত্ব: 6000 মিমি

পাওয়ার সাপ্লাই: ক্যাবল রিল (পাওয়ার), 200 এর কম

শক্তি: 380-400V

ফ্রিকোয়েন্সি: 50Hz

আনলোড করার হার: ≥95%

খরচ শক্তি: 145KW

3. অন্যান্য পরামিতি

3.1 ট্রাভেলিং মেকানসিম: 8 চাকা এবং 4 ড্রাইভার।

মোটর মডেল: YX3-132

শক্তি: 7.5KW × 4

গতি: 1450r/মিনিট

VFD এর শক্তি: ভারী-শুল্ক 30KW (Seimens/ABB)

গিয়ার রিডুসার মডেল: অনমনীয় দাঁত রিডুসার সিরিজ (ফ্লেন্ডার/SEW)

ভ্রমণের গতি: 1.9 ~ 20 মি/মিনিট (ভিএফডি)

চাকার ডায়া: Φ630 মিমি

চাকার সংখ্যা: 8

সর্বোচ্চ চাকা চাপ: 15t

রেল দূরত্ব: 6000 মিমি

3.2।বালতি লিফট

মোটর মডেল: YZ225M-

শক্তি: 30KW × 2台

অনমনীয় দাঁত রিডুসার মডেল: ZQA500-3/4-15.75(SEW/Flender)

অনুপাত: 15.75

গতি (চেইন গতি): 95.7 মি/মিনিট

বালতির আয়তন: 43L

বালতির প্রস্থ: 1100 মিমি

চেইনের ধরন: দুই-সারি সামরিক ট্যাংক চেইন

পিচ T203 মিমি

কাজের দায়িত্ব: ভারী দায়িত্ব

3.3 লুফিং উইঞ্চ

মোটর মডেল: YZ225M-8

শক্তি: 22KW

গতি: 750r/মিনিট

গিয়ার রিডিউসার প্রকার: ZQA650-48.57-8

অনুপাত: 48.57

উইঞ্চের গতি: V=2.37 মি/মিনিট

3.4, বেল্ট পরিবাহক ক্যান্টিলিভারে লাগানো

বেল্ট পরিবাহক: স্রাব করার এক উপায়,

ট্রান্সমিশন ডিভাইস: YDΦ630-1000-2.5

শক্তি: 15KW

বাঁক পুলি: Φ500

গতি: V=3.15m/s

প্রস্থ: B = 1000 মিমি

বহন ক্ষমতা: Q=800t/h

বেল্ট পরিবাহক ক্লিনার: ফলকটি পলিউরেথেন দিয়ে তৈরি

প্রধান প্রযুক্তিগত তারিখের টেবিল
