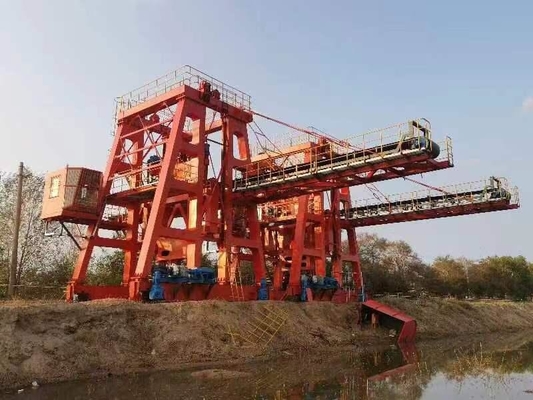

কয়লা চালিত পাওয়ার প্ল্যান্টের জন্য চেইন বাকেট আনলোডার

পণ্যের বর্ণনা

কয়লা চালিত বিদ্যুৎ কেন্দ্রে চেইন বাকেট আনলোডার প্রয়োগ করা হয়েছে

1. সাধারণ

চেইন বাকেট আনলোডার বিশেষভাবে একটি রেলগাড়ি থেকে বাল্ক উপাদান আনলোড করার জন্য ডিজাইন করা হয়েছে.এটি প্রধানত চুনাপাথর, কয়লা এবং কাঠের বৃক্ষের মতো বাল্ক উপকরণ আনলোড করতে ব্যবহৃত হয়।পোর্টাল চেইন বাকেট আনলোডারটি ওয়াগনের উপর দিয়ে অতিক্রম করা হয় এবং চেইন বাকেট ড্রয়িং এবং বেল্ট পরিবাহক কয়লা বাইরের দিকে বহন করে কয়লা আনলোড করে।এর সুবিধার জন্য ওয়াগনের দরজা খোলার প্রয়োজন নেই এবং উচ্চ কাজের দক্ষতা এবং ভাল অর্থনৈতিক সুবিধা রয়েছে;এটি ট্র্যাক থেকে কয়েক মিটার দূরে কয়লা আনলোড করতে পারে, যা ক্রমাগত আনলোড করার জন্য সহায়ক;ভ্রমণের গতি এবং পরিবহন ক্ষমতা তুলনামূলকভাবে স্থিতিশীল, যা এক সময়ে পরিবহণ এবং স্ট্যাকিং কাজটি সম্পূর্ণ করতে অন্যান্য যন্ত্রপাতির সাথে যৌথ অপারেশনের জন্য সুবিধাজনক।

2. চেইন বালতি চুনাপাথর আনলোডার স্পেসিফিকেশন

কাজের দায়িত্ব: 3 শিফট ভারী-শুল্ক, প্রতি বছর 365 দিন

আনলোড ক্ষমতা: 100t/h

রেল দূরত্ব: 6000 মিমি

পাওয়ার সাপ্লাই: ক্যাবল রিল (পাওয়ার), 200 এর কম

শক্তি: 380-400V

ফ্রিকোয়েন্সি: 50Hz

আনলোড করার হার: ≥95%

খরচ শক্তি: 100KW

3. অন্যান্য পরামিতি

3.1 ট্রাভেলিং মেকানসিম: 8 চাকা এবং 4 ড্রাইভার।

মোটর মডেল: YX3-132

শক্তি: 7.5KW × 4

গতি: 1450r/মিনিট

VFD এর শক্তি: ভারী-শুল্ক 30KW (Seimens/ABB)

গিয়ার রিডুসার মডেল: অনমনীয় দাঁত রিডুসার সিরিজ (ফ্লেন্ডার/এসইডব্লিউ)

ভ্রমণের গতি: 1.9 ~ 20 মি/মিনিট (ভিএফডি)

চাকার ডায়া: Φ630 মিমি

চাকার সংখ্যা: 8

সর্বোচ্চ চাকা চাপ: 15t

রেল দূরত্ব: 6000 মিমি

3.2।বালতি লিফট

মোটর মডেল: YZ225M-

শক্তি: 30KW × 2台

অনমনীয় দাঁত রিডুসার মডেল: ZQA500-3/4-15.75(SEW/Flender)

অনুপাত: 15.75

গতি (চেইন গতি): 95.7 মি/মিনিট

বালতির আয়তন: 43L

বালতির প্রস্থ: 1100 মিমি

চেইনের ধরন: দুই-সারি সামরিক ট্যাংক চেইন

পিচ T203 মিমি

কাজের দায়িত্ব: ভারী দায়িত্ব

3.3 লুফিং উইঞ্চ

মোটর মডেল: YZ225M-8

শক্তি: 22KW

গতি: 750r/মিনিট

গিয়ার রিডিউসার প্রকার: ZQA650-48.57-8

অনুপাত: 48.57

উইঞ্চের গতি: V=2.37 মি/মিনিট

3.4, বেল্ট পরিবাহক ক্যান্টিলিভারে লাগানো

বেল্ট পরিবাহক: স্রাব করার এক উপায়,

ট্রান্সমিশন ডিভাইস: YDΦ630-1000-2.5

শক্তি: 15KW

বাঁক পুলি: Φ500

গতি: V=3.15m/s

প্রস্থ: B = 1000 মিমি

বহন ক্ষমতা: Q=800t/h

বেল্ট পরিবাহক ক্লিনার: ফলকটি পলিউরেথেন দিয়ে তৈরি

প্রধান প্রযুক্তিগত তারিখের টেবিল
