 |
উত্তোলন পরিবহন সরঞ্জাম স্টিয়ারিং ভ্রমণ চাকা মেশিনিং
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | SSI |
| সাক্ষ্যদান: | manufacture certificate |
| মডেল নম্বার: | এসএসআই-এম |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 টি |
|---|---|
| মূল্য: | US $2500-6000/ T |
| প্যাকেজিং বিবরণ: | কাঠের কেস বা খালি |
| ডেলিভারি সময়: | অগ্রিম পেমেন্ট পাওয়ার পর 2-4 মাস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 20000 পিস/বছর |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | CL60 | প্রক্রিয়া: | সিএনসি ল্যাথিং |
|---|---|---|---|
| চরিত্র: | টেকসই | সুবিধা: | উচ্চ কার্যকারিতা |
| সুবিধা: | কম খরচে | পণ্য: | ট্রেনের জন্য ইস্পাত চাকা |
| লক্ষণীয় করা: | বড় অংশ সিএনসি ল্যাথিং মেশিনিং,ট্রাভেলিং হুইল বড় পার্ট মেশিনিং,স্টিল স্টিয়ারিং হুইল সিএনসি ল্যাথিং মেশিনিং |
||

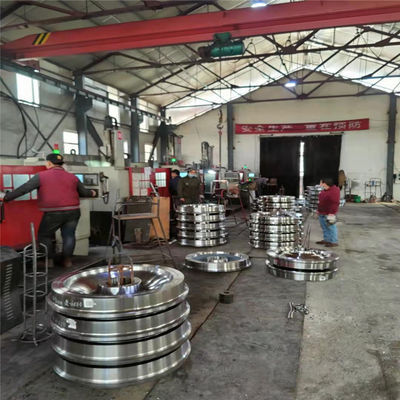

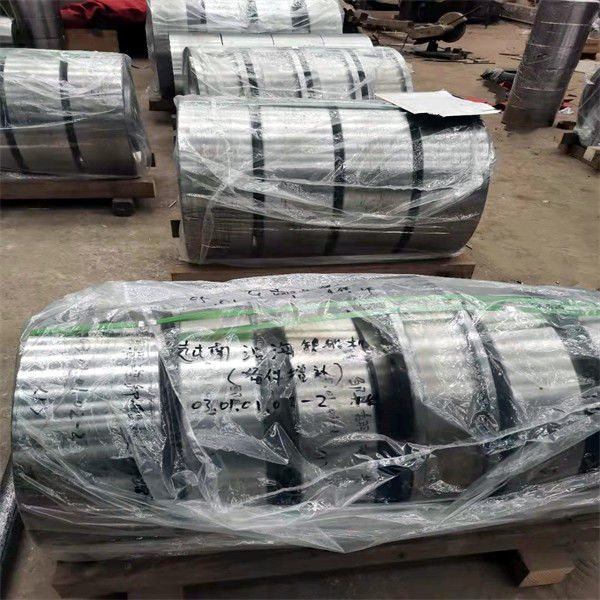

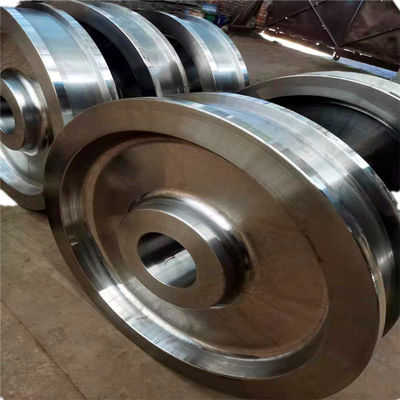

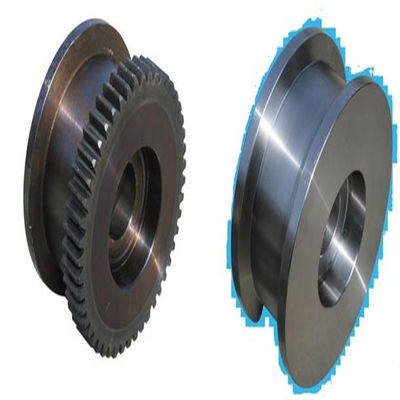

পণ্যের বর্ণনা
উত্তোলন এবং পরিবহন সরঞ্জাম স্টিয়ারিং হুইল ভ্রমণ চাকা মেশিনিং
1. উপাদানটি হল CL60, এবং এর গলে যাওয়া রাসায়নিক গঠন টিবি / t2817 এর বিধান মেনে চলবে৷চাকার হিট ট্রিটমেন্ট স্ট্যাটাস হল ফোরজিং করার পর সামগ্রিকভাবে নিভে যাওয়া এবং টেম্পারিং ট্রিটমেন্ট, এবং ট্র্যাড এবং রিম নিভে যাওয়া + টেম্পারড।ব্যাচ নীতি হল একই গলিত চুল্লি নম্বর, একই মডেল এবং একই তাপ চিকিত্সা অবস্থার চাকা।ট্র্যাড এবং রিম পৃষ্ঠের কঠোরতা মান 300 ~ 380hb হওয়া প্রয়োজন, কঠোরতা ধাপে বিতরণ করা হয়, এবং 20mm এর নীচে কঠোরতা 260hb এর কম নয়৷তাপ চিকিত্সার পরে, উভয় পক্ষের দ্বারা নিশ্চিতকৃত অঙ্কন প্রয়োজনীয়তাগুলি পূরণ করতে প্রতিটি চাকার পৃষ্ঠের কঠোরতা ট্র্যাডের তিনটি পয়েন্টে সমানভাবে পরীক্ষা করা হবে।
2. পণ্যের গুণমান নিশ্চিত করার জন্য, পুরো চাকাটির জন্য 100% ut NDT পরিচালিত হবে এবং চাকা ট্র্যাড এবং রিমের জন্য 100% MT পরিদর্শন করা হবে।ত্রুটি সনাক্তকরণ পদ্ধতি এবং ফলাফল JB/t5000.15-2007 এর দ্বিতীয় শ্রেণীর মানের প্রয়োজনীয়তা পূরণ করবে।
3. কাঁচামাল পরীক্ষা বারের কার্যকারিতা পরীক্ষা কাঁচামালের প্রতিটি চুল্লির জন্য পরিচালিত হবে এবং পরীক্ষার ফলাফলগুলি সারণি 1 এর বিধানগুলি মেনে চলবে৷
1 নং টেবিল
| প্রসারিত | আক্রমণ | |||
|
আরeH (N/mm2) |
আরএম (N/mm2) |
ক5 (%) |
জেড (%) |
কু2(জে) (+20℃, খাঁজ গভীরতা 2 মিমি) |
| ≥550 | ≥950 | ≥16 | ≥35 | গড় মান≥16 |
| d0 = 10mm এবং l0 = 50mm সহ সাধারণ তাপমাত্রার প্রসার্য নমুনা ব্যবহার করা হবে | U-আকৃতির 2mm খাঁজ গভীরতা স্বাভাবিক তাপমাত্রা প্রভাব নমুনা গৃহীত হয় | |||
| পরীক্ষা পদ্ধতি GB/T 228 | পরীক্ষা পদ্ধতি GB/T 229 | |||
| অন্তর্ভুক্তির ধরন | ফাইন সিস্টেম | মোটা সিস্টেম |
| ক | ≤2.5 | ≤1.5 |
| খ | ≤3.0 | ≤2.0 |
| গ | ≤2.5 | ≤2.0 |
| ডি | ≤2.5 | ≤2.0 |
| A+B+C+D | ≤5.5 | |
